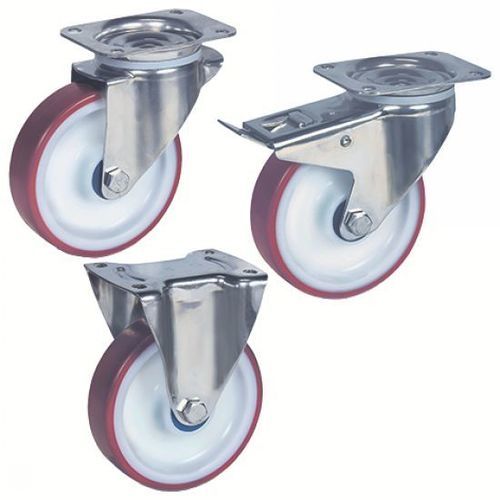

Поворотный ролик 38-504 series

неподвижныйсо стержнемс пластиной

Определение
Колесо (ролик) — это механический компонент, состоящий из колеса, установленного в кронштейн, в сочетании с системой крепления (плитой, центральным отверстием, стержнем или втулкой), позволяющей монтаж под опорой. Обеспечивает подвижность оборудования или грузов, преобразуя поступательное движение в вращение колеса и снижая усилия при перемещении.

Материал

• Кронштейн из нержавеющей стали, поворот на двухрядных шариковых подшипниках, болтовая ось.
• Корпус колеса из белого полиамида.
• Покрышка из впрыскиваемого полиуретана красного цвета, твердость 42° Shore D.
• Роликовые подшипники из нержавеющей стали.

Доступные версии

• Фиксированная, с плитой, без тормоза.
• Поворотная, с плитой, без тормоза.
• Поворотная, с плитой, с задним тормозом.

Размерный диапазон

• Диаметр колеса (d1): от 100 до 200 мм.
• Ширина покрытия (l2): от 32 до 46 мм.
• Вынос для поворотных роликов (l1): от 35 до 57 мм (в зависимости от артикула).
• Грузоподъёмность: от 150 до 400 кг (в зависимости от артикула).

Применение и эксплуатационные характеристики

• Температура эксплуатации: от -40 °C до +80 °C.
• Устойчивость к абразии и моющим средствам.
• Соответствует стандарту NF Hygiène.
• Подходит для лабораторных тележек и кухонных тележек.

Варианты / Артикулы (фрагмент)
Ref | Версия | Тормоз | d1 (mm) | d2 (mm) | h1 (mm) | l1 (mm) | l2 (mm) | l3 (mm) | l4 (mm) | l5 (mm) | l6 (mm) | Груз (kg)
38-5041-100 | Поворотная | Без тормоза | 100 | 9 | 128 | 35 | 32 | 105 | 85 | 77-80 | 60 | 150
38-5041-125 | Поворотная | Без тормоза | 125 | 9 | 155 | 38 | 32 | 105 | 85 | 77-80 | 60 | 200
38-5041-160 | Поворотная | Без тормоза | 160 | 11 | 200 | 55 | 40 | 135 | 105 | 105 | 75-80 | 350
38-5041-200 | Поворотная | Без тормоза | 200 | 11 | 240 | 52 | 46 | 135 | 105 | 105 | 75-80 | 400
38-5042-100 | Поворотная | С задним тормозом | 100 | 9 | 128 | 39 | 32 | 105 | 85 | 77-80 | 60 | 150
38-5042-125 | Поворотная | С задним тормозом | 125 | 9 | 155 | 39 | 32 | 105 | 85 | 77-80 | 60 | 200
38-5042-160 | Поворотная | С задним тормозом | 160 | 11 | 200 | 57 | 40 | 135 | 105 | 105 | 75-80 | 350
38-5042-200 | Поворотная | С задним тормозом | 200 | 11 | 240 | 57 | 46 | 135 | 105 | 105 | 75-80 | 400
38-5047-100 | Фиксированная | Без тормоза | 100 | 9 | 128 | - | 32 | 102 | 87 | 77-80 | 60 | 150
38-5047-125 | Фиксированная | Без тормоза | 125 | 9 | 155 | - | 32 | 102 | 87 | 77-80 | 60 | 200
38-5047-160 | Фиксированная | Без тормоза | 160 | 11 | 200 | - | 40 | 135 | 114 | 105 | 77-80 | 350
38-5047-200 | Фиксированная | Без тормоза | 200 | 11 | 240 | - | 46 | 135 | 114 | 105 | 77-80 | 400

Пример заказа
Артикул: 38-5041-100

Сопроводительные технические документы
Технический лист серии (Колёса и ролики) доступен в PDF.

Характеристики / Технические спецификации

• Серия / модель: серия 38-504.
• Марка: Emile Maurin
• Материалы: кронштейн из нержавеющей стали, колесо из полиамида, покрытие из впрыскиваемого полиуретана 42° Shore D, подшипники из нержавеющей стали.
• Варианты крепления: плита (основной представленный способ крепления).
• Версии: поворотная без тормоза, поворотная с задним тормозом, фиксированная без тормоза.
• Доступные диаметры: 100, 125, 160, 200 мм.
• Диапазоны нагрузок: 150, 200, 350, 400 кг в зависимости от артикула.
• Температура эксплуатации: -40 °C до +80 °C.
• Устойчивость: к износу и моющим средствам; соответствует NF Hygiène.
• Подробные артикулы и технические размеры доступны по артикулам (см. таблицу вариантов выше).
