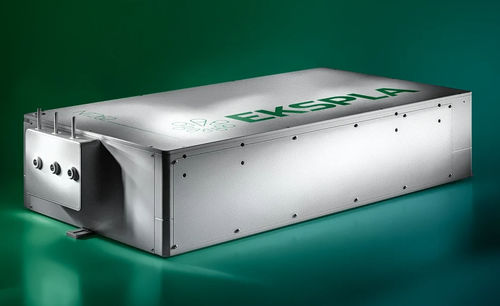

Импульсная лазерная система NT260

настраиваемаявысокая мощностьдля спектроскопии

Серия NT260 - это лазерная система с узкой шириной линии, перестраиваемая на частоте 10 кГц, разработанная для научных приложений, требующих высокой спектральной яркости и точности. Она обеспечивает перестройку без зазоров в диапазоне от 192 до 2600 нм с частотой 10 кГц из одного блока, выходную мощность до 0,7 Вт и ширину линии менее 3 см-¹. Это делает ее идеальной для таких требовательных приложений, как калибровка детекторов и спектрорадиометров, метрология и газовая спектроскопия. Система имеет новаторскую запатентованную технологию работы с Q-switched/mode-locked, встроенный мониторинг, быстрое сканирование длины волны и прочную монолитную раму для надежности и удобства транспортировки. Гибкое управление доступно через клавиатуру или ПК, а на систему предоставляется двухлетняя гарантия. Особенности

• Первая запатентованная технология работы с Q-коммутацией/блокировкой мод
• Беззазорная перестройка длины волны в диапазоне 192-2600 нм
• 10 кГц частоты повторения
• До 0,7 Вт мощности
• До 1.ширина линии 5 см¹
• Встроенный мониторинг мощности накачки и выходной мощности
• Встроенное быстрое сканирование длины волны
• Монолитная прочная рама
• Ручки для транспортировки
• Гибкое управление с клавиатуры или ПК
• Два года гарантии

Применение

• Метрология и калибровка оборудования
• Юстировка гиперспектральной камеры
• Времяпролетная масс-спектрометрия (TOF)
• Инспекция полупроводников
• Оценка оптических фильтров
• Фотоакустическая микроскопия
• Лазерно-индуцированная люминесцентная спектроскопия
• Мониторинг окружающей среды, LIDAR

Описание NT262, представитель серии NT260, представляет собой уникальный OPO с узкой шириной полосы пропускания 10 кГц. Его запатентованная технология обеспечивает выходную мощность до 0,7 Вт в диапазоне 192-2600 нм при сохранении ширины линии <3 см-¹ (обычно <2 см-¹ на большинстве длин волн), что очень полезно для приложений, требующих узкой ширины линии и высокой спектральной яркости. Система подходит для приложений с высоким разрешением, таких как калибровка, метрология и газовая спектроскопия, а также для экспериментов с флуоресценцией и зондом накачки. Высокая частота повторения и настройка без использования рук способствуют быстрому и простому сбору данных. Система отличается высокой стабильностью, превосходной краткосрочной и долгосрочной стабильностью энергии и мощности, а также меньшим значением M² по сравнению с традиционными OPO-системами. Система надежна благодаря низкому порогу генерации и простоте эксплуатации, а также прочному монолитному корпусу, обеспечивающему высокую надежность и низкую стоимость обслуживания. Преимущества

• Ручнаясвободная настройка длины волны - не требуется физического вмешательства
• Высокая частота следования импульсов 10 кГц - быстрый сбор данных
• Низкая ширина линии (~2x лучше традиционных OPO) - спектры высокого разрешения
• Малый параметр пучка M² (~2x лучше традиционных OPO) - плотная фокусировка пучка
• Отличная стабильность (~2 раза лучше традиционных OPO) - быстрый сбор данных
• Низкий порог генерации - повышенная надежность
• Моторизованные выходные шторки - повышенная безопасность
• Продувка чистым воздухом для продления срока службы оптики
• Длина волны устанавливается в нм и см-¹ - простота управления экспериментом
• Высокое разрешение настройки 1-2 см-¹ - высокое качество спектров
• Разнообразие интерфейсов управления: USB, RS232, LAN, WLAN - легкая интеграция
• Управление с ПК с помощью текстовых команд - простое управление из любой ОС

Аксессуары и опции

• -SH/SF: расширение диапазона настройки в 210-405 нм за счет объединения вторых гармоник и выходов генератора суммарной частоты
• -DUV: опция глубокого ультрафиолета для выхода 192-210 нм
• -FC: Выход с волоконной связью в диапазоне 350-2000 нм
• -ATTN: Выход с аттенюатором в диапазоне 210-2600 нм
• -SCU: Аксессуар для спектральной фильтрации для улучшения спектральной чистоты

Типичные изображения характеристик

• Типичные кривые настройки лазера NT262 в сигнальном (405-710 нм) и холостом (710-2600 нм) диапазонах
• Типичный выход лазера NT262 с опцией -SH/SF (210-405 нм)
• Типичный выход лазера NT262 с опцией -DUV (192-210 нм)
• Профиль луча лазера серии NT262 на длине волны 450 нм (ближнее и дальнее поле)

Характеристики / Технические характеристики

• Модель: NT262 (серия NT260)
• Диапазон длин волн: Сигнальный: 405-710 нм; Idler: 710-2600 нм; SH/SF (опция): 210-405 нм; DUV (опция): 192-210 нм
• Энергия выходного импульса/средняя мощность: OPO: 70 мкДж / 700 мВт; SH/SF (опция): 6 мкДж / 60 мВт
• Минимальный шаг настройки: Сигнал/Идлер: 1 см-¹; SH/SF/DUV: 2 см-¹
• Длительность импульса: ~7 нс
• Ширина линии: <3 см-¹
• Типичный диаметр луча: 4,5 мм × 2.5 мм
• Стабильность наведения луча: ≤50 мкрад RMS
• Поляризация: Signal/Idler/SH/SF: горизонтальная; DUV: вертикальная
• Длина волны накачки: 355 нм
• Типичная энергия импульса накачки: 0.3 мДж
• Качество пучка: почти гауссово в ближнем и дальнем полях
• Расходимость пучка: <1,5 мрад
• Стабильность энергии импульса (StdDev): <2.5%
• Частота повторения импульсов: 10 кГц
• Номинальный срок службы диодов накачки: 20 000 часов
• Типичное время прогрева: 15 мин
• Размер лазерной головки (Ш × Д × В): 400 × 790 × 166 ±3 мм
• Размер блока питания (Ш × Д × В): 553 × 510 × 529 ±3 мм
• Умбильная длина: 3 м
• Охлаждение: Встроенный чиллер
• Продувка чистым воздухом: Встроенная
• Температура в помещении: 18-27 °C
• Стабильность температуры окружающей среды: ±2 ºC
• Относительная влажность: 20-80% (без конденсации)
• Требования к питанию: 100-240 В переменного тока, однофазный, 50/60 Гц
• Потребляемая мощность: <1 кВт
• Чистота помещения: не хуже 9 класса ISO
