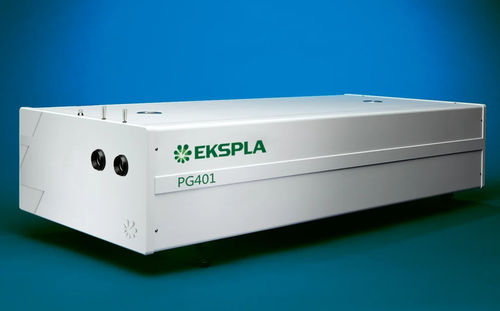

Пикосекундная лазерная система PGx01

ультрафиолетоваясредняя область инфракрасного излучениянастраиваемая

Серия PGx01 - это высокоэнергетические, широко перестраиваемые пикосекундные оптические параметрические усилители (OPA), предназначенные для передовой спектроскопии и исследовательских приложений. Оптические параметрические генераторы на бегущей волне (TWOPG) обеспечивают сверхбыстрые, перестраиваемые источники когерентного света в диапазоне от ультрафиолетового (УФ) до среднего инфракрасного (ИК) спектра, что делает их идеальными для широкого спектра научных исследований. Особенности

• Сверхширокий спектральный диапазон от 193 до 16 000 нм
• Высокая пиковая мощность (>50 МВт) подходит для приложений нелинейной спектроскопии
• Низкая ширина линии <6 см-¹ (для УФ < 9 см-¹)
• Моторизованная перестройка без рук в диапазоне 193-2 300 нм или 2 300-16 000 нм
• Управление с ПК и дистанционное управление с помощью клавиатуры

Применение

• Нелинейная спектроскопия: колебательная-SFG, поверхностная-SH, Z-сканирование
• Эксперименты с помпой-зондом
• Лазерно-индуцированная флуоресценция (LIF)
• Другие приложения лазерной спектроскопии

Описание Лазеры серии PGx01 состоят из нескольких функциональных модулей: оптического параметрического генератора (OPG), системы сужения ширины линии на основе дифракционной решетки (LNS), оптического параметрического усилителя (OPA) и электронного блока управления. Модуль OPG генерирует параметрическую суперфлуоресценцию (PS), спектральные свойства которой определяются нелинейным кристаллом и меняются в зависимости от длины волны. Для узкополосного излучения выход OPG сужается LNS до 6 см-¹ и используется для питания OPA. Настройка длины волны на выходе достигается путем регулировки угла наклона нелинейного кристалла (кристаллов) и решетки, при этом точные шаговые двигатели и компьютерное управление обеспечивают исключительную воспроизводимость длины волны. Температурная стабилизация нелинейного кристалла обеспечивает долгосрочную стабильность выходного сигнала. Встроенные фотодетекторы контролируют энергию импульса накачки для защиты кристаллов, а блок управления предупреждает, если энергия превышает заданные значения. Системой можно управлять через основное устройство или ПК (USB, RS232, LAN) или с пульта дистанционного управления с дисплеем с подсветкой, подходящим для использования в защитных очках для лазеров. Доступные модели

• PG401: Диапазон настройки от 420 до 2300 нм, оптимизированный для максимальной энергии импульса в видимом спектре, подходит для многих приложений спектроскопии.
• PG501-DFG: Диапазон настройки от 2300 до 16000 нм, оптимален для установок колебательно-спектроскопической спектроскопии.

PG401-DFG1 Особенности

• Самый широкий диапазон перестройки без использования рук - от 420 до 10000 нм

Удлинитель беззазорной настройки для PG401

• Диапазон беззазорной настройки 410-709, 710-2300 нм
• Ширина <18 см-¹

Спецификации

• Диапазон настройки: 193-16 000 нм (зависит от модели)
• Энергия выходного импульса: >1000 мкДж при 450 нм (PG401), >100 мкДж при 300 нм (PG401-SH), >50 мкДж при 200 нм (PG401-DUV), >200 мкДж при 3700 нм и >30 мкДж при 10 000 нм (PG501-DFG1)
• Ширина линии: <6 см-¹ (PG401, PG501-DFG1), <9 см-¹ (PG401-SH, PG401-DUV)
• Максимальная частота повторения импульсов: 50 Гц
• Шаг сканирования: Сигнал: 0.1 нм, Idler: 1 нм (PG401)
• Типичный размер пучка: ~4 мм (PG401), ~3 мм (PG401-SH/DUV), ~5 мм (PG501-DFG1)
• Расходимость пучка: <2 мрад (PG401, PG401-SH/DUV), <0.5 мрад (все модели)
• Профиль пучка: однородный, без горячих точек, гауссова подгонка >90%
• Длительность импульса: ~20 пс (типичная), 29 ± 5 пс (все модели)
• Физический размер (Ш x Д x В): 456 × 633 × 244 мм (PG401), 456 × 1031 × 249 ± 3 мм (другие)
• Рабочая температура: 15-30 °C
• Требования к питанию: 100-240 В переменного тока, однофазный, 47-63 Гц
• Потребляемая мощность: <100 Вт

Рекомендуемые источники питания насосов

• PL2231-50-TH, PL2251A-TH (PG401, PG401-SH, PG401-DUV)
• PL2231-50-SH, PL2251A-SH (PG501-DFG1)

Информация о заказе

• Для моделей PG4xx и PG5xx доступны схемы заказа и дополнительные детали.

Характеристики и чертежи

• Для всех моделей доступны кривые настройки характеристик и чертежи внешних размеров.

Характеристики / Технические характеристики

• Сверхширокий спектральный диапазон: 193-16 000 нм
• Высокая пиковая мощность: >50 МВт
• Низкая ширина линии: <6 см-¹ (УФ <9 см-¹)
• Моторизованная ручная настройка: 193-2,300 нм или 2,300-16,000 нм
• Управление с ПК и удаленной клавиатуры
• Энергия выходного импульса: до >1000 мкДж при 450 нм
• Длительность импульса: ~20 пс (типичная), 29 ± 5 пс
• Максимальная частота повторения: 50 Гц
• Расхождение луча: <2 мрад, <0,5 мрад (зависит от модели)
• Профиль луча: Однородный, Гауссово соответствие >90%
• Рабочая температура: 15-30 °C
• Требования к питанию: 100-240 В переменного тока, 47-63 Гц
• Потребляемая мощность: <100 Вт
• Физический размер: 456 × 633 × 244 мм (PG401), 456 × 1031 × 249 ± 3 мм (другие)
