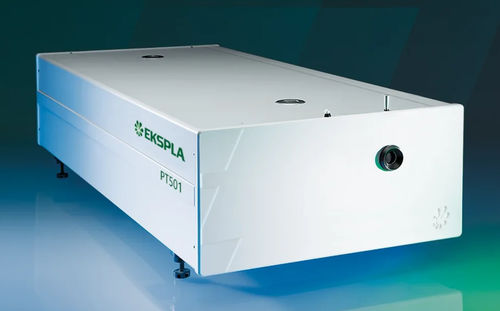

Пикосекундная лазерная система PT501

настраиваемаясредняя область инфракрасного излучениядля спектроскопии

Серия PT501 представляет собой настраиваемую пикосекундную лазерную систему среднего инфракрасного диапазона в одном корпусе, которая интегрирует пикосекундный оптический параметрический генератор (OPO) и накачивающий лазер в компактной, прочной раме. Эта интеграция сокращает время установки, улучшает долгосрочную стабильность и снижает затраты на обслуживание. Быстрая и полностью автоматическая настройка длины волны достигается с помощью передового микропроцессорного управления, с элементами настройки, установленными на точных микрошаговых двигателях с замкнутым контуром, и температурами нелинейных кристаллов, управляемыми точными термоконтроллерами. Ручная настройка не требуется. Система может управляться с помощью клавиатуры или любого контроллера, работающего на любой ОС, с использованием команд REST API, с интерфейсами, включая USB, RS232, LAN и, по желанию, WLAN для легкой интеграции.

Особенности

• Диапазон настройки: 2300 – 16000 нм (4345 – 625 см⁻¹)
• Настройка без вмешательства: моторизованная для всего диапазона настройки
• Ширина линии: <4 см⁻¹ во всем диапазоне настройки
• Частота повторения: 100 Гц
• Воздушное охлаждение – внешнее водоснабжение не требуется
• Стабильность направления луча во всем диапазоне настройки
• Один корпус: интегрирует накачивающий лазер и OPO в одном корпусе
• Управление ПК через USB (виртуальный COM-порт), RS232, LAN с использованием команд REST API
• Быстрое сканирование длины волны (свип)

Применение

• Инфракрасная спектроскопия
• SFG (спектроскопия суммарного частотного генерации)

Интерфейсы связи

• USB: виртуальный последовательный порт, команды ASCII
• RS232: команды ASCII
• LAN: REST API
• WLAN: REST API (опционально)

Доступные модели

• PT501: обеспечивает узкополосное излучение с шириной линии < 4 см⁻¹ во всем диапазоне настройки (2300 – 16000 нм / 4345 – 625 см⁻¹), частота повторения 100 Гц

Технические характеристики

• Диапазон настройки: 2300 – 16000 нм
• Энергия выходного импульса: >200 мкДж при 3500 нм, >50 мкДж при 10000 нм
• Полоса пропускания: <4 см⁻¹
• Частота повторения импульсов: 100 Гц
• Разрешение настройки: <0.5 см⁻¹
• Типичный размер луча: ~4 мм
• Дивергенция луча: <3 мрад
• Стабильность направления луча: ≤100 μрад rms
• Поляризация луча: горизонтальная, >100:1
• Сканирование длины волны: доступно
• Джиттер оптического импульса: <50 пс (среднеквадратичное отклонение) внутреннее срабатывание, ~3 нс (среднеквадратичное отклонение) внешнее срабатывание
• Задержка импульса TRIG1 OUT: Положительный импульс с управляемой задержкой, ширина импульса ~100 нс, стандартная задержка ~250 мкс до оптического импульса до 10 мс
• Размер лазерной головки (Д×Ш×В): ~520 × 1050 × 272 мм
• Размер блока питания (Д×Ш×В): 450 × 450 × 140 мм
• Требования к сети: 100 – 240 В AC однофазный, 47 – 63 Гц
• Потребление энергии: <0.5 кВт
• Рабочая температура окружающей среды: 22 ±2 °C
• Относительная влажность: 20 – 80 % (без конденсации)
• Охлаждение: воздушное охлаждение
• Чистота помещения: не хуже ISO класса 9
