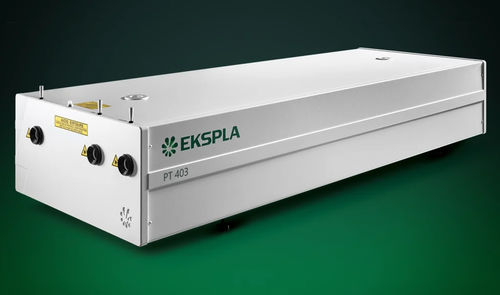

Пикосекундная лазерная система PT403

твердотельнаянастраиваемаядля спектроскопии

Серия PT403 - это пикосекундная лазерная система с перестраиваемой длиной волны, объединяющая в одном корпусе DPSS-лазер накачки с частотой повторения 1 кГц и оптический параметрический генератор, обеспечивающий перестраиваемый выход в диапазоне от 210 до 2300 нм в одном компактном блоке. Такая конструкция позволяет почти в два раза уменьшить занимаемую площадь, сократить время установки, повысить стабильность и получить значительные преимущества по сравнению с системами с отдельными блоками лазера и OPO. Особенности

• Диапазон настройки: 210-2300 нм
• Моторизованная настройка без рук
• Высокая энергия импульса при частоте 1 кГц
• Твердотельная конструкция с диодной накачкой
• Низкая ширина линии: < 9 см-¹
• Дистанционное управление с клавиатуры
• Управление с ПК
• Опциональный импульс запуска полосковой камеры с < 10 ps rms джиттером
• Управление под ключ
• Воздушное охлаждение - внешний подвод воды не требуется
• Низкие эксплуатационные расходы

Применения

• Флуоресценция с временным разрешением (включая измерения с помощью стрип-камеры), спектроскопия с использованием зонда накачки
• Лазерно-индуцированная флуоресценция
• Инфракрасная спектроскопия
• Нелинейная спектроскопия: поверхностная-SH, Z-сканирование
• Другие приложения спектроскопии и нелинейной оптики

Преимущества

• Большая долгосрочная стабильность (по сравнению со схемой, где лазер и OPO находятся в разных блоках)
• Большая безопасность - все лучи находятся в коробке
• Большое время установки
• Более чем в два раза меньшая занимаемая площадь

Описание

• Компактное решение "все в одном" со всеми компонентами в одном компактном корпусе, исключающее риск несоосности отдельных блоков.
• Используются проверенные в промышленности и на рынке решения, обеспечивающие надежность.
• Насосный лазер основан на диодной накачке Nd:YAG лазера серии Ekspla PL2210 с воздушным охлаждением и блокировкой режима.
• Оптический параметрический генератор основан на пикосекундных оптических параметрических усилителях PGx03, с полностью автоматизированным микропроцессорным управлением для точной настройки длины волны.
• Производит пучки с низкой расходимостью и умеренной шириной линии (обычно < 9 см-¹) при длительности импульса ~20 пс.
• Универсальный, экономичный инструмент для научных исследований в области флуоресценции с временным разрешением, спектроскопии с использованием зонда накачки, лазерно-индуцированной флуоресценции, инфракрасной спектроскопии и т.д.

Простое и удобное управление лазером

• Возможность работы с ведущего устройства или ПК через USB (VCP, ASCII-команды), RS232 (ASCII-команды), LAN (REST API) или WLAN (REST API), в зависимости от конфигурации системы.
• Панель дистанционного управления с подсветкой дисплея для удобного управления даже в очках лазерной безопасности.

• Интерфейсы связи:
  • USB: виртуальный последовательный порт, ASCII-команды
  • RS232: ASCII-команды
  • LAN: REST API
  • WLAN: REST API

Дизайн

• Функциональные части:
  • 1 кГц частота повторения DPSS лазера накачки
  • Оптический параметрический генератор (OPG)
  • Электронный блок управления
• Один оптический блок обеспечивает перестраиваемый выход от 210 до 2300 нм.

Опции

• Опция SF: увеличение энергии в диапазоне 300-409 нм за счет генерации суммарной частоты (>20 мкДж на 340 нм; энергия импульсов на ~10% ниже по сравнению с системой без опции SF).
• Опции -H, -2H, -3H: выходы 1064 нм, 532 нм или 355 нм (вся энергия направляется на этот выходной порт; выходы не являются одновременными).
• Для конкретных требований доступны индивидуальные решения.

Выходные порты

• Порт 1: 1064 / 532 нм
• Порт 2: 210-2300 нм (только PT403-SH/SF)
• Порт 3: 355 нм
• Порт 4: 410-2300 нм

Спецификации / Технические характеристики

• Диапазон настройки длины волны на выходе:
  • SH: 210-409 нм (PT403-SH)
  • Сигнал: 410-709 нм
  • Идлер: 710-2300 нм
• Энергия выходного импульса:
  • SH: 15 мкДж (PT403-SH)
  • Сигнал: >75 мкДж
  • Идлер: >25 мкДж
• Частота повторения импульсов: 1000 Гц
• Ширина линии: <9 см-¹ (PT403), <12 см-¹ (PT403-SH)
• Типичная длительность импульса: ~20 пс
• Шаг сканирования:
  • SH: 0,05 нм (PT403-SH)
  • Сигнал: 0,1 нм
  • Идлер: 1 нм
• Типичный размер луча: ~2 мм
• Расходимость луча: <2 мрад
• Стабильность наведения луча: ≤100 мкрад rms
• Поляризация луча:
  • SH: горизонтальная (PT403-SH)
  • Сигнал: горизонтальный
  • Идлер: вертикальный
• Джиттер оптического импульса:
  • Внутренний триггер: <50 пс (StDev) относительно импульса TRIG1 OUT
  • Внешний триггер: ~3 нс (StDev) относительно импульса SYNC IN
• Задержка импульса TRIG1 OUT: -400...150 нс
• Требования к эксплуатации:
  • Температура в помещении: 22 ± 2 °C
  • Относительная влажность: 20-80% (без конденсации)
  • Требования к питанию: 100-240 В однофазное, 47-63 Гц
  • Потребляемая мощность: <0,6 кВт
  • Водоснабжение: воздушное охлаждение
  • Чистота помещения: не хуже 9 класса ISO
