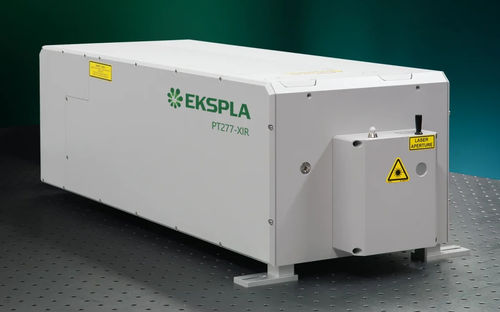

Пикосекундная лазерная система PT277 series

настраиваемаясредняя область инфракрасного излучениямикроскопии

Серия PT277 представляет собой терагерцевый настраиваемый пикосекундный лазерный система в одном корпусе, предназначенная для передовых приложений в спектроскопии и микроскопии. Эта система интегрирует пикосекундный оптический параметрический генератор (OPO) и DPSS-лазер в одном компактном корпусе, обеспечивая прочную конструкцию, улучшенную долгосрочную стабильность и сниженное обслуживание. Серия PT277 XIR предлагает настраиваемый диапазон длин волн от 1403 до 2020 нм, от 2250 до 4400 нм и от 12500 до 17000 нм с шириной линии менее 5 см⁻¹ по всему диапазону настройки. Система оснащена моторизованной настройкой без участия рук, почти дифракционно-ограниченной дивергенцией и стабильностью направления луча по всему диапазону. Она оснащена внутренней системой очистки воздуха и поддерживает управление ПК через USB, RS232 и LAN с использованием команд REST API, что позволяет быстро сканировать длины волн и легко интегрироваться с другим оборудованием.

Особенности

• Диапазон настройки 1403–17000 нм (7127–600 см⁻¹)
• Настройка без участия рук: моторизованная для всего диапазона настройки
• Ширина линии <5 см⁻¹ по всему диапазону настройки
• Почти дифракционно-ограниченная дивергенция
• Стабильность направления луча по всему диапазону настройки
• Единый корпус: интегрирует лазер накачки и OPO в одном корпусе
• Внутренняя система очистки воздуха
• Управление ПК через USB (виртуальный COM-порт), RS232, LAN с использованием команд REST API
• Быстрое сканирование длин волн

Применения

• Инфракрасная спектроскопия
• SNOM (сканирующая ближнепольная микроскопия)

Доступные модели

• PT277-SI: Обеспечивает узкополосное излучение с шириной линии <5 см⁻¹ по всему диапазону настройки: 1403–2020 нм (7127–4951 см⁻¹), 2250–4400 нм (4444–2273 см⁻¹)
• PT277-XIR: Обеспечивает узкополосное излучение с шириной линии <5 см⁻¹ по всему диапазону настройки: 1403–2020 нм (7127–4951 см⁻¹), 2250–4400 нм (4444–2273 см⁻¹), 12500–17000 нм (800–600 см⁻¹)

Описание

• Интегрирует пикосекундный OPO и лазер накачки в одном компактном корпусе для прочной установки и улучшенной стабильности
• Герметичный дизайн с внутренней системой очистки воздуха для удаления водяного пара и органических веществ
• Почти дифракционно-ограниченная дивергенция и стабильность направления луча по всему спектральному диапазону настройки
• Быстрая, полностью автоматическая настройка длин волн с помощью передового микропроцессорного управления и замкнутых микрошаговых двигателей
• Точный контроль температуры нелинейных кристаллов
• Управление через клавиатуру или любую ОС с использованием REST API; интерфейсы включают USB, RS232, LAN, WLAN (опционально)

Технические характеристики

• Диапазон настройки (PT277-XIR): Сигнал: 1403–2020 нм (7127–4951 см⁻¹); Идлер: 2250–4400 нм (4444–2273 см⁻¹); DFG: 12500–17000 нм (800–600 см⁻¹)
• Выходная мощность: >400 мВт при 1400–2020 нм (Сигнал), >100 мВт при 2250–4000 нм (Идлер), >10 мВт при 12500 нм (DFG)
• Ширина линии: <5 см⁻¹
• Частота повторения импульсов: ~87 МГц (такая же, как у лазера накачки)
• Длительность импульсов: ~8 пс
• Типичный диаметр луча: ~3 мм @ 3000 нм
• Типичная дивергенция луча: <5 мрад @ 1600 нм
• Стабильность направления луча: <50 µрад rms @ 1600 нм
• Поляризация: линейная, вертикальная (сигнал, идлер, DFG)
• Быстрая скорость спектрального сканирования: <4 с (1400–2020 нм, 2250–4400 нм), <2 с (5000–16000 нм DFG)
• Частота модуляции выходной мощности (AOM): 0 Гц – 2 МГц
• Размер устройства (Ш × Д × В): 320 × 766 × 241 мм
• Размер блока питания: 483 × 140 × 390 мм, автономный
• Охладитель (сторонний, примерно): 290 × 420 × 290 мм, автономный
• Длина кабеля: 2,5 м
• Охлаждение: вода-воздух
• Температура в помещении: 22 ±2 °C; стабильность: ±1 °C
• Относительная влажность: <80% (без конденсации)
• Требования к питанию: 100–240 В переменного тока (-10% / +5%), однофазное, 50/60 Гц
• Потребление энергии: <1 кВт
• Чистота помещения: не хуже, чем ISO класс 9

Примечание

• Лазер должен оставаться подключенным к сети в любое время. Если он отключен более чем на 1 час, перед эксплуатацией требуется период прогрева в несколько часов. Установите в кондиционируемом помещении, свободном от пыли и аэрозолей, на прочном оптическом столе, вдали от источников вибрации.
