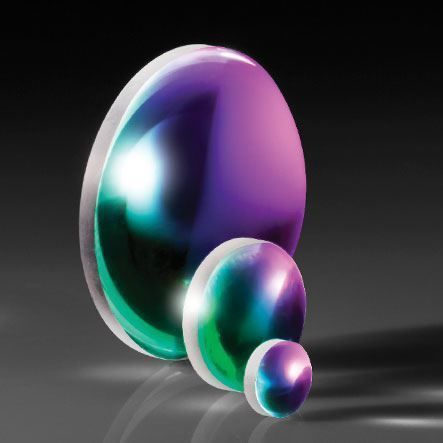

Плоско-выпуклая линза #25 series

из силикатного стекладля лазера

Обзор
Плоско-выпуклые (PCX) линзы TECHSPEC® из плавленого кремнезёма с лазерной V-Coat покрытием оптимизированы для максимальной пропускной способности на рабочей длине волны 785 нм. Предназначены для низкоэнергетических источников HeNe, диодных и Nd:YAG лазеров; покрытия laser-line V-Coat обеспечивают максимальное отражение <0,25% на поверхность на рабочей длине волны, снижая потери на отражение в многокомпонентных оптических системах.

Ключевые характеристики

• <0,25% максимальное отражение на поверхность при 785 нм (R_abs <0,25% @ 785 nm)
• Диапазон диаметров: 5 мм – 50 мм
• Диапазон EFL: 10 мм – 250 мм
• Субстрат: плавленый кварц (Fused Silica)
• Laser-line V-Coat AR, оптимизированный для 785 нм (другие варианты: 405, 532, 1064, 1550 нм)

Основные характеристики

• Фаска: защитная по необходимости
• Субстрат: плавленый кварц
• Покрытие: 785 nm V-Coat (laser-line V-Coat AR)
• Техническая спецификация покрытия: R_abs <0,25% на поверхность @ 785 nm
• Рабочая длина волны (DWL): 785 nm
• Диапазон диаметров: 5 мм до 50 мм
• Диапазон EFL: 10 мм до 250 мм
• Допуск фокусного расстояния: ±1%
• Качество поверхности: 40-20
• Power (P-V) @ 632,8 nm: 1,5 λ
• Нерегулярность (P-V) @ 632,8 nm: λ/4

Применение

• Фокусировка и сопряжение для низкоэнергетических диодных лазеров
• HeNe лазерные системы
• Nd:YAG лазерные системы
• Многокомпонентные оптические сборки, требующие низкого поверхностного отражения при 785 нм

Примечания
Поставляются с защитной фаской при необходимости. Компоненты TECHSPEC® разработаны, специфицированы или произведены компанией Edmund Optics для оптимизации передачи на рабочей длине волны.
