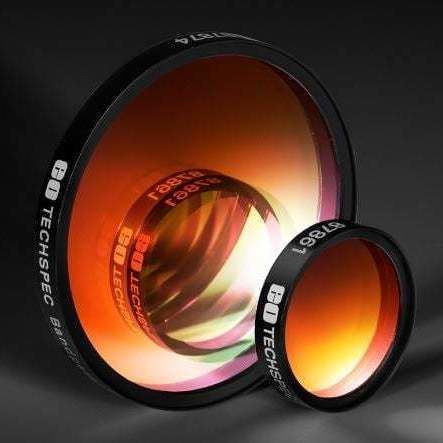

Оптический фильтр с полосой пропускания #86-966

из стекладля системы машинного зрениядля микроскопии

Обзор продукта
TECHSPEC® полосовые фильтры с твёрдым покрытием OD 4.0 50 нм предназначены для систем визуализации, включая машинное зрение, флуоресцентную микроскопию и биотехнологическое/аналитическое оборудование. Эти фильтры на одном субстрате обеспечивают глубокое подавление вне полосы и высокую пропускную способность в полосе для повышения отношения сигнал/шум.

Ключевые характеристики

• Высокая пропускная способность и глубокое подавление вне полосы (средний OD ≥4.0)
• Номинальная ширина полосы 50 нм (типичная семейная спецификация: ~45 нм)
• Доступны в центровых длинах волн VIS и IR и в различных диаметрах
• Твёрдое покрытие обеспечивает более крутые спектральные склоны и стабильную работу

Примечание по производительности
Фильтры оптимизированы для спектральной производительности, а не для высокой лазерной стойкости. Типичный LIDT: ~1 J/cm2 @ 532 nm, 10 ns.

Основные характеристики

• Конструкция: смонтированы в кольце с чёрным анодированием; толщина крепления 5,0 ±0,1 мм
• Угол падения: 0° (номинальный)
• Оптическая плотность (средняя): ≥4.0
• Субстрат: оптическое стекло; Покрытие: hard coated; Качество поверхности: 80-50
• Ширина полосы (FWHM): семейная номинальная 50 нм (типичная таблица: 45 нм)
• Диапазон подавления (пример): 200–1200 нм
• Долговечность: адгезия/абразия/очистка согласно MIL-PRF-13830B и MIL-C-48497A; экологическая стойкость согласно MIL-STD-810H (влажность, температура)

Применения

• Инспекция машинным зрением
• Флуоресцентная микроскопия
• Биотехнологическое и аналитическое оборудование, требующее улучшенного отношения сигнал/шум

Дополнительная информация
У смонтированных фильтров TECHSPEC® на корпусе есть стрелка, указывающая на покрытую сторону (S1); на противоположной стороне (S2) нанесено антибликовое (AR) покрытие. Серия предлагается с несколькими центровыми длинами волн и диаметрами для соответствия требованиям систем визуализации.

Технические характеристики

• Серия: TECHSPEC® Hard Coated Bandpass Filters
• Типичный LIDT: ~1 J/cm2 @ 532 nm, 10 ns
• Толщина крепления: 5,0 ±0,1 мм; Качество поверхности 80-50
