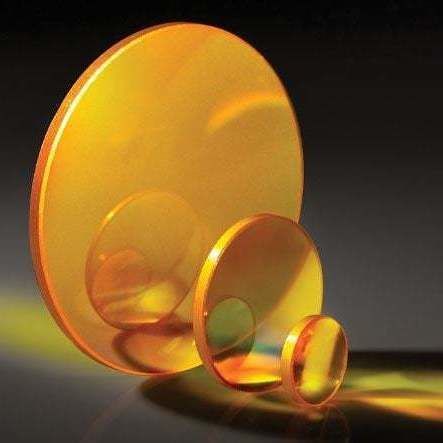

Плоско-выпуклая линза #11-409

из селенида цинкаинфракраснаядля изображений в тепловых лучах

Обзор
Плано-выпуклые (PCX) линзы из селенидa цинка (ZnSe) TECHSPEC® предназначены для фокусировки и коллимирования в средневолновом и длинноволновом инфракрасном диапазоне. Изготавливаются компанией Coherent®; материал — инфракрасный ZnSe с объёмным коэффициентом поглощения <0,0005 cm^-1 при 10,6 µm. Доступны без покрытия или с различными широкополосными антиотражающими покрытиями (например, двухдиапазонное 3–12 µm и 8–12 µm, оптимизированное для CO2-лазеров и тепловых камер). Доступные эффективные фокусные расстояния — от 12,7 мм до 250 мм в рамках семейства из трёх диаметров.

Ключевые характеристики

• Разработано Edmund Optics®, изготовлено Coherent®
• Высококачественный субстрат ZnSe с низким объёмным поглощением
• Поставляются без покрытия или с опциями широкополосного AR-покрытия (например, BBAR 3000–12000 nm, BBAR 8000–12000 nm)

Техническая информация (покрытие / характеристики пропускания)
ZnSe С AR-ПОКРЫТИЕМ
Типичные примеры проектирования покрытий и пропускания для ZnSe с BBAR при 0° AOI:

• BBAR (3000–12000 nm): Ravg < 5,0% @ 3–12 µm
• BBAR (8000–12000 nm): Ravg ≤ 0,5% @ 8–12 µm

Особые указания по обращению
Эти оптические элементы требуют специального обращения, чтобы избежать повреждений и обеспечить длительную работоспособность. Чистка и хранение должны выполняться в соответствии с рекомендациями производителя. Селенид цинка является токсичным материалом; используйте соответствующие средства индивидуальной защиты (резиновые или пластиковые перчатки) для предотвращения загрязнения и соблюдайте местные требования по технике безопасности.

Примечания

• II-VI Incorporated теперь является Coherent Corp.

Технические характеристики

• Субстрат: Coherent® Infrared ZnSe
• Объёмный коэффициент поглощения: <0,0005 cm^-1 @ 10,6 µm
• Несоответствие (P-V) @ 10,6 µm: < λ/20
• Волновая ошибка (P-V) @ 10,6 µm: λ/10
• Волновая ошибка (P-V) @ 632,8 nm: λ
• Качество поверхности: 40-20
• Шероховатость поверхности: <50 Å RMS
• Варианты покрытий: без покрытия или несколько вариантов широкополосного AR (например, 3–12 µm, 8–12 µm)
• Варианты диаметров: семейство из трёх диаметров
• Доступные эффективные фокусные расстояния: 12,7 мм до 250 мм
• Обращение: при необходимости защитная фаска; рекомендуется СИЗ и специальные меры предосторожности из‑за токсичности материала
