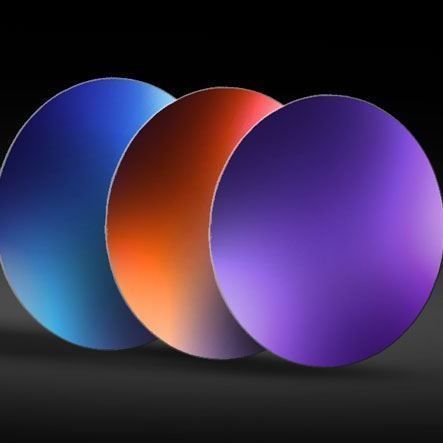

Оптический фильтр ближний ИК-спектр #23-6 series

интерферентный

Обзор
Нотч‑фильтры Everix Ultra-Thin OD 4.0 представляют собой гибкие, устойчивые к царапинам тонкоплёночные интерференционные фильтры, обеспечивающие подавление OD 4 в видимом и ближнем инфракрасном диапазонах. Они демонстрируют показатели передачи и подавления, сопоставимые с многими жёсткими оксидными фильтрами, при сохранении узкого профиля полосы подавления. Предназначены для интеграции в переносные или карманные медицинские приборы, измерительные и оптические устройства, где важны сниженный вес и короткая оптическая длина пути.

Ключевые характеристики

• Варианты максимальной толщины: 300 µm и 400 µm
• Гибкая, устойчивая к царапинам экструзионная тонкоплёночная конструкция
• Резкие спектральные профили подавления, схожие с фильтрами на твёрдом оксиде

Типовые спецификации
Диаметр (мм): 12.50
Допуск по размеру (мм): ±0,15
Поле зрения (%): >90
Оптическая плотность (средняя): OD 4
Пропускание (среднее): >85%
Допуск центральной длины волны (CWL): ±2%

Доступные варианты (примеры)

• 405 нм — диапазон пропускания: 375–1200 нм — макс. толщина: 300 µm
• 457 нм — 375–1200 нм — 300 µm
• 473 нм — 375–1200 нм — 300 µm
• 488 нм — 400–1200 нм — 300 µm
• 514 нм — 400–1200 нм — 300 µm
• 532 нм — 400–1200 нм — 300 µm
• 577 нм — 400–1200 нм — 300 µm
• 633 нм — 400–1200 нм — 300 µm
• 642 нм — 400–1200 нм — 300 µm
• 658 нм — 400–1200 нм — 300 µm
• 685 нм — 400–1200 нм — 300 µm
• 808 нм — 450–1200 нм — 400 µm
• 980 нм — 525–1200 нм — 400 µm
• 1064 нм — 600–1300 нм — 400 µm

Сведения о продукте
Индивидуальные конструкции фильтров, дополнительные диаметры и специфические конфигурации доступны напрямую у Everix. Для точных спектральных характеристик и механических чертежей см. технический паспорт изделия.

Технические характеристики

• Диаметр: 12.50 мм
• Допуск по размерам: ±0,15 мм
• Поле зрения: >90%
• Оптическая плотность (средняя): OD 4
• Пропускание (среднее): >85%
• Допуск центральной длины волны: ±2%
• Варианты максимальной толщины: 300 µm и 400 µm
• Конструкция: гибкая, устойчивая к царапинам экструзионная тонкоплёночная интерференционная структура
• Типичные области применения: переносные медицинские, измерительные и оптические устройства, где критичны масса и оптическая длина пути
