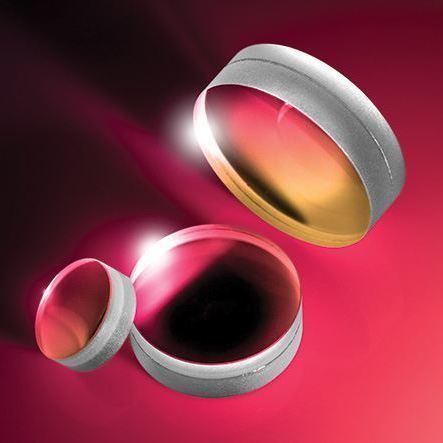

Линза двойная линза YAG-BBAR

цилиндрическаяахроматическаядля лазера

Описание продукта
Склеенные ахроматические дублеты TECHSPEC® с покрытием YAG-BBAR состоят из двух оптических элементов и предназначены для коррекции осевых сферических и хроматических аберраций. Антирефлексное покрытие YAG-BBAR оптимизировано для диапазона 500–1100 нм и обеспечивает <0,25% абсолютной отражательной способности при 532 нм и 1064 нм. Конструкция направлена на минимизацию размера пятна при полихроматическом освещении; дублеты также применимы для фокусировки Nd:YAG лазеров, в том числе с наводящим пучком.

Ключевые особенности

• Широкополосное AR-покрытие YAG-BBAR для 500–1100 нм
• Оптимизировано для <0,25% абсолютной отражательной способности при 532 нм и 1064 нм
• Дешёвая альтернатива фокусирующим дублетам с воздушным зазором

Общие характеристики (выборочно)

• Центровка (arcmin): <1
• Скос (bevel): Защитный при необходимости
• Допуск фокусного расстояния: ±1%
• Спецификационная длина волны для фокусного расстояния: 587,6 нм
• Качество поверхности: 40-20
• Покрытие: YAG-BBAR (500–1100 нм)
• Power (P-V) @ 632,8 нм: 1,5 λ
• Нерегулярность (P-V) @ 632,8 нм: λ/4
• Диапазон рабочих длин волн: 500–1100 нм

Назначение / типичные применения

• Полихроматическая фокусировка при необходимости минимизации размера пятна
• Фокусировка Nd:YAG лазеров и лазерных систем, включая наводящие пучки
• Оптические системы, требующие широкополосной AR-эффективности от видимого до ближнего ИК

Технические характеристики / Спецификации

• Конфигурация: Склеенный ахроматический дублет (два склеенных оптических элемента)
• Детали покрытия: YAG-BBAR, оптимизировано для 500–1100 нм; <0,25% абсолютной отражательной способности при 532 нм и 1064 нм
• Пропускание: Широкополосное пропускание в диапазоне 500–1100 нм
• Спецификационная длина волны фокусного расстояния: 587,6 нм
• Допуск фокусного расстояния: ±1%
• Центровка: <1 arcmin
• Качество поверхности: 40-20 (царапины/выемки)
• Power (P-V) @ 632,8 нм: 1,5 λ
• Нерегулярность (P-V) @ 632,8 нм: λ/4
• Скос (bevel): Защитный при необходимости
