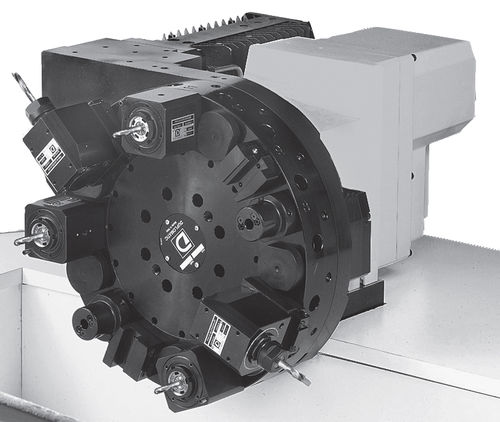

Револьверная головка с диском MDT Series
осеваягидравлическаямодульная

револьверная головка с диском
револьверная головка с диском
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
с диском
Ось
осевая
Другие характеристики
гидравлическая, модульная

Описание

MDT * серия 20 МОДУЛЬНОЕ ПРИВОДНОЕ УСТРОЙСТВО ДЛЯ ОСЕВОЙ СИСТЕМЫ DIN 5480 / 5482 СЦЕПЛЕНИЕ МОДУЛЬНЫЙ ПРИНЦИП Устройство MDT представляет собой модуль, который может быть применен снаружи к стандартным револьверным головкам DM, SM или BSV-N, расположенным в пространстве между диском и корпусом револьверной головки, обычно используемым для группы охлаждающих жидкостей. ОСНОВНЫЕ ОСОБЕННОСТИ Модульное приводное устройство для инструмента серии MDT/20 было разработано для обеспечения наилучших характеристик на токарных станках с ЧПУ, на которые обычно устанавливаются револьверные головки серводвигателей. Захват инструмента приводится в действие прямым гидравлическим цилиндром. Основные особенности: - Для повышения эффективности передачи двигатель соединяется непосредственно с цепью главной передачи. - Благодаря муфте со шлицевым валом система MDT позволяет выполнять тяжелую обработку с очень точным контролем положения инструмента, т.е. жестким резьбовым соединением. - Для предотвращения внешнего загрязнения может быть поставлена система подачи воздуха под давлением. Устройство MDT доступно в двух различных типах: ТИП "БР" Для держателей инструментов с муфтой DIN 5480 (1) и системой нулевой фиксации. В этом типе необходимо, чтобы серводвигатель (2) был оснащен УЧПУ "функцией ориентации", в порядке чтобы остановить MDT устройство в "нулевой позиции". Цилиндр MDT (3) может напрямую приводиться в движение тем же электроклапаном, что и револьверная головка. Важно: В MDT/серии 20 установка нуля управляется непосредственно серводвигателем, который должен быть снабжен УЧПУ "функцией ориентации". Разблокировка привода всегда должна быть "ВКЛ", сохраняя нулевое положение, чтобы обеспечить вращение револьверной головки. При использовании серводвигателя с тормозом привод может быть "отключен" в конце ориентации, при этом тормоз всегда остается включенным, а управление положением двигателя - включенным.

---

Каталоги

MDT
MDT
22 Страницы
