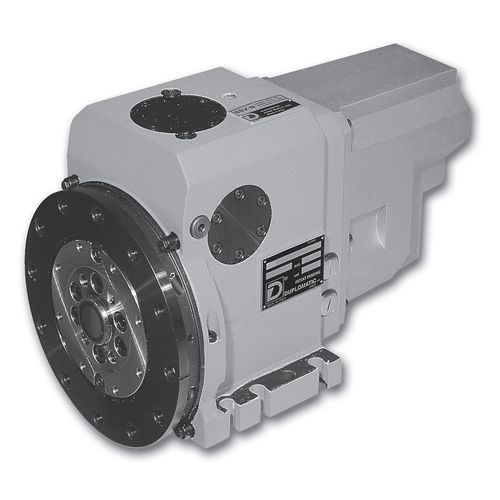

Револьверная головка с диском BSV-N

электромеханическаямодульная

БСВ-Н серия 25 ЭЛЕКТРОМЕХАНИЧЕСКИЕ БАШНИ ОПИСАНИЯ ЦИКЛОВ 1. - Сигналы Для изменения положения башен BSV-N контрольное оборудование (обычно N.C. оборудование) должно управлять компонентами, указанными ниже, в соответствии с четко определенной последовательностью (см. схему подключения на стр. 15). - двигатель (1) - Тормоз (3) - Индексирующий электромагнит (4) Для управления циклом позиционирования предусмотрены следующие выходные сигналы от револьверной головки: - Угловое положение, задаваемое датчиком углового положения (7) - Переключатель управления индексацией (5) - Блокирующий переключатель управления (6). 1. - Описание последовательности действий Это описание относится к последовательному циклу: первая часть дает последовательность перехода из положения 1 в положение 2 с вращением по часовой стрелке, вторая часть дает последовательность перехода из положения 2 в положение 12 с вращением против часовой стрелки. Как указано в цикле, управление должно осуществляться в следующей последовательности: - Отпустите тормоз (3) и запустите вращение двигателя в нужном направлении. - Если, как показано на рисунке, следующей позицией (поз. 2) является позиция Стоп, то при достижении нулевого уровня стробоскопического сигнала на электромагнит (4) подается напряжение. В случае перехода из положения 2 в положение 12 дождитесь сигнала о считывании прохода на поз. 1 затем, так как следующий - это позиция Стоп, подождите, пока следующий стробоскоп не достигнет нулевого уровня и (только в это время) включите электромагнит (4). Примечание: Максимальное время задержки между считыванием стробоскопического сигнала и возбуждением электромагнита (4) не может превышать значений R1, указанных в таблице.
