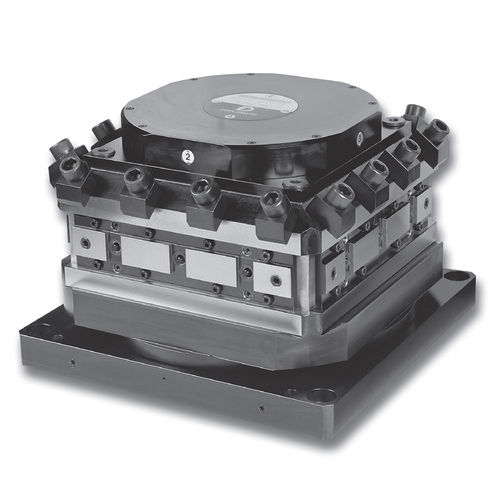

TRM-S серии 20
ВЕРТИКАЛЬНЫЕ ОСИ ТУРБИН СЕРВОДВИГАТЕЛЯ
ДЕРЖАТЕЛИ ИНСТРУМЕНТОВ ЗАЖИМНОЙ ШТИФТ 69881-1
TRM-S / серия 20
КОНТУР ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
"4" ПОЗИЦИИ
Каждая башня имеет два входа для охлаждающей жидкости, соответственно R и R1, установленные на опорной плите.
Охлаждающая жидкость проходит от основания к корпусу башни через два клапана V и V1.
На стойке инструмента находятся выходные отверстия для охлаждающей жидкости:
- Внешнее охлаждение через выходные отверстия в верхней части инструментального штифта R U ; R1 U1.
- Внутреннее охлаждение непосредственно на бункере инструмента через клапаны E.
Работа клапана "Е" изображена на рис. 3 и 4.
Рис. 3 без держателей инструмента (закрытый клапан)
Рис. 4 с держателями инструментов (открытый клапан)
Изменяя положение перехватывающих клапанов F1, F2,
F3, F4 можно варьировать выход охлаждающей жидкости, получая следующие конфигурации :
R E2 R1 E3 R E1 R1 E2
Башни обычно поставляются со всеми F* клапанами, установленными внутри, т.е. внутренний контур охлаждающей жидкости полностью закрыт.
"6" ПОЗИЦИЙ
Позиционные револьверы TRM-S-6 имеют один единственный вход для охлаждающей жидкости (R), установленный на опорной плите.
Положение (R1) является штепсельным и не должно использоваться.
Охлаждающая жидкость проходит через основание к корпусу башни через клапан V1.
На стойке инструмента находятся выходные отверстия для охлаждающей жидкости:
- Внешнее охлаждение через выходные отверстия в верхней части инструментального столба R U.
- Внутреннее охлаждение непосредственно на воронке инструмента через клапан E.
---
