ODT-N * серия 50
МОДУЛЬНОЕ ПРИВОДНОЕ УСТРОЙСТВО ДЛЯ ОСЕВОЙ СИСТЕМЫ DIN 1809 МУФТА
МОДУЛЬНЫЙ ПРИНЦИП

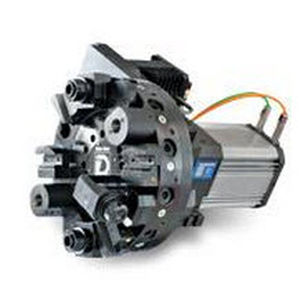

Устройство ODT-N представляет собой модуль, который может быть применен снаружи к стандартным револьверным головкам DM, SM или BSV-N, размещаясь в пространстве между диском и корпусом револьверной головки, обычно используемым для группы охлаждающих жидкостей.
ОСНОВНЫЕ ОСОБЕННОСТИ
Новый инструмент ODT-N/50 серии с модульным приводом, был разработан строго с применением технологии Value Engineering, используя преимущества конструктивного сходства, уменьшенного количества компонентов и общих деталей, для экономичной механической конструкции.
По-прежнему основанная на оригинальном, запатентованном и хорошо известном принципе "автоматического включения без дополнительных устройств" предыдущей серии, новая конструкция предлагает модернизированный продукт, использующий передовые технологии и современные решения для возросших потребностей токарных центров с ЧПУ.
- Никаких мертвых времен благодаря:
- Автоматическое включение/выключение муфты типа "Тенон" (1), только с движением башни, без дополнительного устройства.
- Быстрое позиционирование с установкой нуля, непосредственно управляемое двигателем/приводом (2) с высокой нулевой скоростью.
- Мощный : Высокая скорость и передаваемый крутящий момент.
- Расширенные функции :
- Стандартный диапазон давления охлаждающей жидкости до 30 бар.
- Функция подачи воздуха под давлением для предотвращения внешнего загрязнения.
- Централизованная система смазки для тяжелых режимов работы и/или экстремальных условий.
Важно:
В ODT-N/серии 50 установка нуля управляется непосредственно серводвигателем, который должен
быть снабжены "функцией ориентации" УЧПУ.
Разблокировка привода всегда должна быть "ВКЛ", сохраняя нулевое положение для револьверной головки
Оборот.
---
