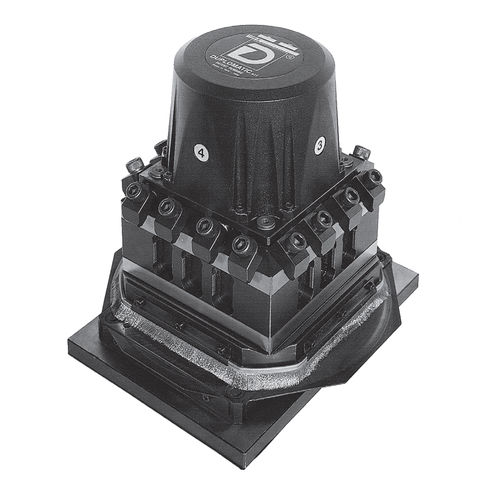

Револьверная головка с диском TRM-N Series

с вертикальной осьюэлектромеханическая

TRM-N серии 2* ЭЛЕКТРОМЕХАНИЧЕСКИЙ ВЕРТИКАЛЬНЫЕ ОСЕВЫЕ БАШНИ ДЕРЖАТЕЛИ ИНСТРУМЕНТОВ ЗАЖИМНОЙ ШТИФТ 69881-1 TRM-N / серия 2* ВНУТРЕННЕЕ КИНЕМАТИЧЕСКОЕ ДВИЖЕНИЕ А) Электродвигатель (трехфазный) В) Понижающий редуктор C) Вращающийся и кулачковый механизм блокировки D) Электромагнитный индексатор E) Переключатель управления индексированием F) Предварительно напряженные стопорные пружины G) Передняя муфта H) Выключатель управления блокировкой I) Позиционные бесконтактные выключатели L) Инструментальный пост M) Клапаны охлаждающей жидкости (опционально) TRM-N / серия 2* ОПИСАНИЕ ЦИКЛА 1. - Сигналы Для изменения положения башен TRM-N контрольное оборудование (обычно оборудование N.C.) должно контролировать компоненты, перечисленные ниже, в четко определенной последовательности (см. электрическую схему на стр. 14). - двигатель (1) - Индексирующий электромагнит (3) Для управления циклом позиционирования предусмотрены следующие сигналы от револьверной головки: - Угловое положение, задаваемое бесконтактным выключателем (61,62...) - Переключатель управления индексированием (4) - Переключатель управления блокировкой (5) 2. - Описание последовательности действий Это описание, ссылаясь на диаграмму на стр. 15, дает последовательность перехода из положения 1 в положение 4 против часовой стрелки Оборот. Как указано в цикле на стр. 15, управление должно выполняться в следующей последовательности: a) Запуск вращения двигателя в направлении разблокировки b) Револьверный диск вращается, когда бесконтактный переключатель (6) поз.4 подает сигнал, зажигает электромагнит (3). Примечание: Между сигналом считывания и включением электромагнита (3) максимальное время запаздывания не должно превышать значения R1.
