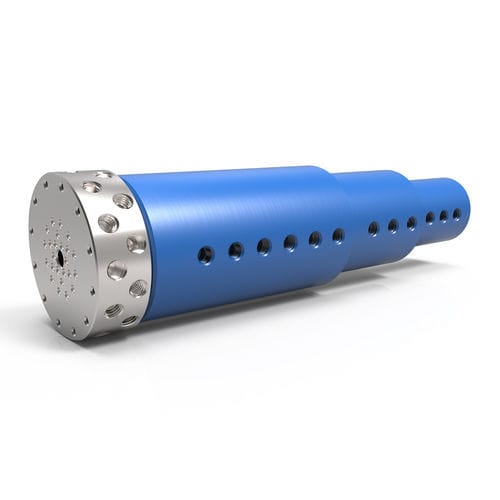

Поворотное соединение для вакуума LT 24

для газадля воздуха24 прохода

Обзор
Ротационные соединения LT Series с 24 каналами разработаны для применения с воздухом, газами и в вакууме в системах автоматизации и робототехники. Эти компактные и легкие устройства выполнены полностью из алюминия и имеют 24 независимых канала, что позволяет одновременно передавать разные среды. Стандартные модели оснащены резьбовыми боковыми соединениями на валу и корпусе; опционально доступны фрезерованные посадочные места с лицевым уплотнением O‑ring для заподлицо монтажа (указать при заказе). LT Series спроектированы для прямой интеграции со стандартными электрическими скользящими контактами для комбинированной передачи жидкости и электричества.

Ключевые характеристики

• Конструкция: корпус и вал из алюминия
• Каналы: 24 независимых канала
• Стандартные соединения: боковые резьбовые соединения на валу и корпусе (типично NPT/BSPT)
• Опциональный монтаж вала: лицевые уплотнения с O‑ring для заподлицо монтажа (указать при заказе)
• Электрическая интеграция: рассчитаны на интеграцию с электрическими скользящими контактами

Максимальное давление — таблица по сериям
Max. Pressure | Series
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5,000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7,500 PSI [515 BAR] — SE, GP, GPS, HPS
20,000 PSI [1,375 BAR] — HPS
Other — Custom solutions available

Максимальная скорость — таблица по сериям
Max. Speed | Series
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Other — Custom solutions available

Типы соединений — таблица по сериям
Connection Type | Series
ASME‑BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE‑ORB — SE, HVH
Medium Pressure — HPS
Other — Custom solutions available

Подходящие среды — таблица по сериям
Suitable Media | Series
Air/Gas — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Chemical — GPS, SCS, HPS
Coolant — SE, GP, GPS, SCS, HPS
DI/Tap Water — GPS, SCS, HPS
Food‑Grade — SCS
Oil/Hydraulic — SE, GP, GPS, SCS, HVH, HPS
Steam — Custom solutions
Water/Glycol — SE, GP, GPS, SCS, HPS
Other — Custom solutions available

Конфигурации (пример записи модели)
Part # | Connection | Passage Size | Diameter | Length | Through Bore | Min. Torque* | Part Downloads
LT‑21241 [LTM‑21241] | 1/8"‑27 NPT [Rc1/8"‑28 BSPT] | 0.156" [3.962 mm] | 3.438" [87.325 mm] | 13.950" [354.331 mm] | 0.375" [9.525 mm] | 18 in‑lbs [2.03 Nm] | Downloads available (catalog, installation/mounting, model drawing, DWG, STEP)

Примечания к таблице конфигурации
*Минимальный крутящий момент для вращения указан при нулевом давлении для масла/гидравлики (или для воздуха/газа для SPS). Требуемый крутящий момент может быть больше при использовании других сред или при работе всухую; для конкретных требований по крутящему моменту обращайтесь к производителю при заказе.

Графики давления / производительности
Для моделей LT доступны данные «Давление vs Крутящий момент» и «Давление vs Скорость»; файлы графиков поставляются с документацией на продукт.

Опции и кастомизация

• Опциональные лицевые уплотнения O‑ring на валу для заподлицо монтажа (указать при заказе)
• Доступны варианты крепления: фланец на валу и фланец на корпусе
• Опция интеграции с различными электрическими скользящими контактами для комбинированной передачи жидкости и электричества/данных
• Возможны кастомные модификации для адаптации стандартных изделий под требования проекта

Важные примечания по применению

• Модель LT Series с 24 каналами предназначена в первую очередь для воздуха, газа и вакуума; применение жидких сред для этой серии не рекомендуется (выберите другую серию или обратитесь за кастомным решением).
• Все технические значения зависят от комбинации параметров применения; эксплуатационный ресурс зависит от скорости и рабочего цикла.
• В приложениях с температурами выше 220°F (105°C) требуются альтернативные материалы уплотнений; для воды выше 212°F (100°C) также требуются альтернативные уплотнения.

Технические характеристики

• Серия: LT Series
• Число каналов: 24 независимых потока
• Материал и покрытие корпуса: алюминий (синяя анодировка)
• Материал и покрытие вала: алюминий (химическое никелирование)
• Максимальное давление (типичное LT): 600 PSI [40 BAR]
• Максимальная скорость (типичное LT): 500 RPM
• Максимальный вакуум: 30 HG
• Диапазон температур: 0°F до 220°F [-18°C до 105°C]
• Стандартные типы соединений: NPT (стандарт), BSPT; другие соединения доступны по серии
• Ориентация соединений: стандартные боковые резьбовые соединения на валу и корпусе (заглушены при указанных лицевых O‑Ring уплотнениях)
• Варианты подключения вала: боковые резьбовые соединения, опциональные негвинтовые лицевые уплотнения с O‑Ring, резьбовые монтажные отверстия, обработанные отверстия (заглушены)
• Рекомендуемые среды: воздух/газ (жидкие среды для LT Series не рекомендованы)
