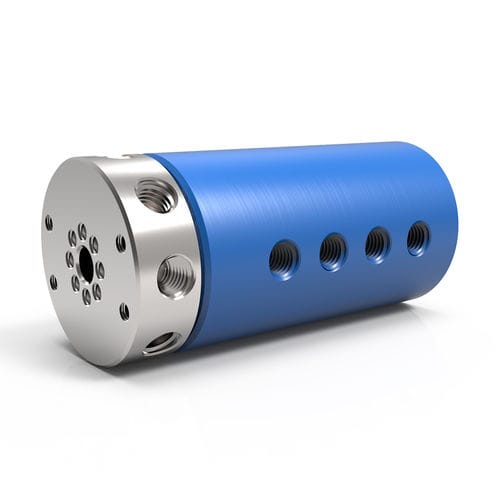

Поворотное соединение для вакуума LT 8

для газадля воздуха8 проходов

Обзор
Ротационные соединения серии LT с 8 каналами разработаны для применения с воздухом, газом и в вакууме и идеально подходят для автоматизации и робототехники. Эти легкие, компактные ротационные соединения выполнены полностью из алюминия и имеют восемь независимых каналов, способных одновременно передавать разные среды. Модели LT с 8 каналами стандартно оснащены боковыми резьбовыми соединениями на валу и корпусе и доступны с опциональными фланцевыми сальниками с O‑кольцом на валу для заподлицо монтажа.

Ключевые особенности

• Полностью алюминиевая конструкция (корпус анодирован)
• Восемь независимых каналов для одновременной передачи разных сред
• Стандартные боковые резьбовые соединения на валу и корпусе
• Опциональные фланцевые сальники с O‑кольцом для заподлицо монтажа (указать при заказе)
• Прямая интеграция со стандартными электрическими контактными кольцами для комбинированной передачи жидкости и электроэнергии/сигналов/данных
• Опциональный монтаж интерфейса: фланец на валу и фланец на корпусе

Конфигурации (выбранные модели)
Артикул | Соединение | Размер канала | Диаметр | Длина | Сквозное отверстие | Мин. момент
LT-2181 [LTM-2181] | 1/8"-27 NPT [Rc1/8"-28 BSPT] | 0.156" [3.962 mm] | 2.187" [55.55 mm] | 4.746" [120.549 mm] | 0.375" [9.525 mm] | 5 in-lbs [0.56 Nm]
LT-2381 [LTM-2381] | 3/8"-18 NPT [Rc3/8"-19 BSPT] | 0.375" [9.525 mm] | 3.437" [87.3 mm] | 9.610" [244.094 mm] | 0.440" [11.176 mm] | 18 in-lbs [2.03 Nm]

Опции и интеграция

• Варианты соединения вала: стандартные боковые резьбовые соединения; опциональные незакручиваемые фланцевые сальники с O‑кольцом для заподлицо монтажа; резьбовые монтажные отверстия интерфейса; технологические отверстия (заглушены).
• Опциональный монтаж интерфейса: фланец на валу и фланец на корпусе.
• Доступна интеграция с электрическими контактными кольцами для комбинирования передачи жидкости с подачей питания, сигналами и/или данными.

Технические замечания

• Подходящие среды: воздух/газ (в основном). Использование жидких сред для этого изделия не рекомендуется; при необходимости жидких сред выберите другую линейку DSTI.
• Максимальная степень вакуума и температурные условия влияют на выбор уплотнений и срок службы изделия.
• Указанные минимальные значения момента вращения основаны на нулевом давлении при использовании масляных/гидравлических сред (или воздушных/газовых для серии SPS). Требуемый момент может быть больше при использовании других типов сред или при работе всухую.

Технические характеристики

• Максимальное давление: 600 PSI [40 BAR]
• Максимальная скорость: 500 RPM
• Максимальный вакуум: 30 in Hg
• Диапазон температур: 0° F до 220° F [-18° C до 105° C]
• Типы соединений (типично): NPT, BSPT
• Подходящие среды: воздух / газ (в основном). Жидкие среды не рекомендуется использовать с этим изделием.
• Материал корпуса / покрытие: алюминий (синяя анодировка)
• Материал вала / покрытие: алюминий (химическое никелирование)
• Варианты соединения вала: боковые резьбовые соединения (стандарт), опциональные фланцевые сальники с O‑кольцом для заподлицо монтажа, резьбовые монтажные отверстия интерфейса, технологические отверстия (заглушены)
• Типичные применения: автоматизация, робототехника и другие вращающиеся системы, требующие нескольких независимых гидравлических/пневматических каналов
