Поворотное соединение для вакуума LT 12

для газадля воздуха12 проходов

Обзор

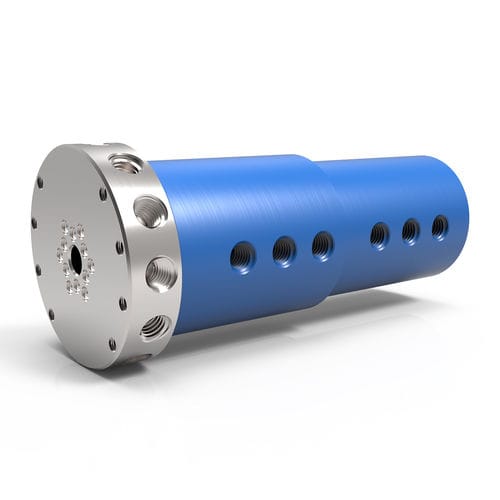

12‑канальные ротационные соединители серии LT разработаны для применения с воздухом, газами и вакуумом в автоматизированных и роботизированных системах. Легкая компактная конструкция с корпусом из алюминия (синяя анодировка) обеспечивает двенадцать независимых каналов для одновременной передачи нескольких сред. В стандартных моделях предусмотрены боковые резьбовые соединения на валу и корпусе; опционально доступны торцевые уплотнения с O‑ring для заподлицо установки (указать при заказе). Серия LT совместима с электрическими скольженческими кольцами для комбинированной передачи жидкости и электричества.

Ключевые особенности

• Полностью из алюминия (корпус: синяя анодировка)
• Двенадцать независимых каналов для одновременного переноса нескольких сред
• Легкая компактная конструкция, подходит для автоматизации и робототехники
• Стандартные боковые резьбовые соединения на валу и корпусе; опционально — торцевые уплотнения O‑ring для заподлицо монтажа
• Вал: алюминий (химическое никелирование)
• Совместимо с электрическими скольженческими кольцами для комбинированной передачи

Характеристики
Макс. давление
600 PSI [40 BAR] (LT Series)

Макс. скорость
500 RPM (LT Series)

Макс. вакуум
30 HG

Диапазон температур
0° F до 220° F [-18° C до 105° C]

Подходящие среды
Воздух/Газ (LT Series). Применение жидких сред для данного изделия не рекомендуется.

Опции давления

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5 000–20 000 PSI [345–1 375 BAR] — доступны в сериях высокого давления (SE, GP, GPS, HVH, HPS) или изготовление под заказ

Опции скорости

• 20–500 RPM в зависимости от серии (SPS, LT, SE, GP, GPS, SCS, HVH, HPS)
• Возможны индивидуальные значения скорости в зависимости от конфигурации

Типы соединений

• NPT, BSPT боковые резьбовые соединения (стандарт для LT)
• Другие стандарты: BSPP, ASME‑BPE, SAE‑ORB или по запросу

Соединение вала и варианты монтажа

• Стандартные боковые резьбовые соединения (заглушаются при выборе опции O‑ring face seal)
• Опциональные негвинтовые торцевые уплотнения O‑ring для заподлицо монтажа (указать при заказе)
• Резьбовые отверстия для крепления, монтаж с фланцем вала или фланцем корпуса
• Машинные отверстия всегда заглушены

Материалы

• Корпус: алюминий (синяя анодировка)
• Вал: алюминий (химическое никелирование)

Конфигурации (фрагмент)

• LT-21121 (LTM-21121) — 1/8"-27 NPT [Rc1/8"-28 BSPT], диаметр канала 0.156" [3.962 mm], диаметр 2.937" [74.6 mm], длина 6.806" [172.873 mm], сквозное отверстие 0.375" [9.525 mm], мин. крутящий момент 8 in‑lbs [0.9 Nm]
• LT-23121 (LTM-23121) — 3/8"-18 NPT [Rc3/8"-19 BSPT], диаметр канала 0.375" [9.525 mm], диаметр 4.438" [112.725 mm], длина 14.070" [357.379 mm], сквозное отверстие 0.440" [11.176 mm], мин. крутящий момент 32 in‑lbs [3.62 Nm]

Примечания и предупреждения

• Для серии LT не рекомендуется использовать жидкие среды; при необходимости передачи жидкостей выберите другую серию.
• Все технические значения зависят от параметров применения; срок службы зависит от скорости вращения и режима работы.
• Для применений при температуре выше 220° F (105° C) или с водой выше 212° F (100° C) требуются альтернативные материалы уплотнений — проконсультируйтесь с заводом.

Технические характеристики

• Продукт: LT Series 12‑Passage Rotary Unions & Joints
• Brand: DSTI
• Макс. давление: 600 PSI [40 BAR]
• Макс. скорость: 500 RPM
• Макс. вакуум: 30 HG
• Диапазон температур: 0° F до 220° F [-18° C до 105° C]
• Материал корпуса: алюминий (синяя анодировка)
• Материал вала: алюминий (химическое никелирование)
• Стандартные соединения: NPT, BSPT (боковые, резьбовые)
• Варианты монтажа: фланец вала, фланец корпуса, торцевые O‑ring уплотнения для заподлицо монтажа
• Подходящие среды: воздух / газ (жидкости не рекомендованы)
• Доступные документы: каталог LT Series; LT Series Installation & Mounting (PDF)
