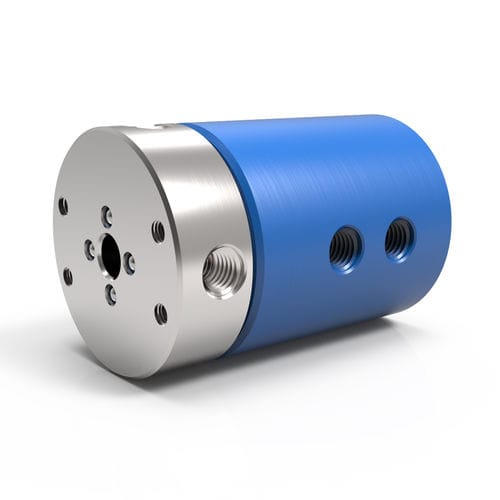

Поворотное соединение для вакуума LT 4

для газадля воздуха4 прохода

Описание
4-проходные ротационные соединения LT Series разработаны для применения с воздухом, газами и в вакууме в системах автоматизации и робототехники. Эти компактные и лёгкие узлы имеют корпус и вал из алюминия и четыре независимых канала, обеспечивающих одновременную передачу различных сред. Модели LT стандартно поставляются с боковыми резьбовыми соединениями на валу и корпусе; по запросу доступны торцевые уплотнения с O-образным кольцом для заподлицо монтирования (указать при заказе). Серия LT предназначена для интеграции со стандартными электрическими скользящими контактами для сочетанного переноса жидкости и электричества/сигналов/данных.

Ключевые характеристики

• Полностью алюминиевая конструкция (корпус и вал)
• Четыре независимых канала для одновременной передачи разных сред
• Компактный, легкий дизайн для автоматизации и робототехники
• Стандарт: боковые резьбовые соединения на вале и корпусе
• Опция: торцевые уплотнения с O-кольцом для заподлицо (не резьбовые) установки
• Совместимы со стандартными электрическими скользящими контактами для комбинированных жидкостно-электрических решений
• В первую очередь предназначены для воздуха/газов и вакуума (жидкие среды не рекомендуется)

Параметры

• Макс. давление (LT Series): 600 PSI [40 BAR]
• Макс. скорость (LT Series): до 500 RPM (в зависимости от конфигурации)
• Макс. вакуум: 30 HG
• Диапазон температур: 0° F до 220° F [-18° C до 105° C]
• Типы подключений (стандарт): NPT и BSPT боковые резьбовые соединения; опционально торцевые уплотнения с O-кольцом для заподлицо монтажа
• Каналы: четыре независимых канала

Конфигурации (выборочно)

• LT-2141 (LTM-2141): 1/8"-27 NPT (Rc1/8"-28 BSPT) — размер канала 0.156" [3.962 mm], диаметр 2.187" [55.55 mm], длина 3.314" [84.176 mm], сквозной диаметр 0.375" [9.525 mm], мин. крутящий момент 4 in-lbs [0.45 Nm]
• LT-2341 (LTM-2341): 3/8"-18 NPT (Rc3/8"-19 BSPT) — размер канала 0.375" [9.525 mm], диаметр 3.437" [87.3 mm], длина 6.284" [159.614 mm], сквозной диаметр 0.375" [9.525 mm], мин. крутящий момент 12 in-lbs [1.36 Nm]

Примечания и предупреждения
Для характеристик производительности предоставлены данные «давление vs. крутящий момент» и «давление vs. скорость» (графики доступны на странице продукта). Использование жидких сред для этих моделей не рекомендуется. Все технические значения зависят от параметров применения; эксплуатационный ресурс зависит от частоты вращения и режима работы. Для приложений с температурой выше 220° F (105° C) требуются альтернативные материалы уплотнений. Использование воды при температурах выше 212° F (100° C) также требует соответствующих материалов уплотнений.

Технические характеристики

• Серия / Модель: LT Series
• Макс. давление: 600 PSI [40 BAR]
• Макс. скорость: 500 RPM
• Макс. вакуум: 30 HG
• Температурный диапазон: 0° F до 220° F [-18° C до 105° C]
• Типы подключений: NPT и BSPT (стандартные боковые резьбовые соединения); опциональные торцевые уплотнения с O-кольцом для заподлицо монтажа
• Материал корпуса: алюминий (синяя анодировка)
• Материал вала: алюминий (электролитическое никелевое покрытие)
• Каналы: четыре независимых канала
• Опциональный интерфейсный монтаж: фланец на валу и фланец на корпусе
• Варианты подключения вала: боковые резьбовые соединения; опциональные не-резьбовые торцевые уплотнения с O-кольцом; резьбовые монтажные отверстия; обработанные отверстия (заглушены)
• Подходящие среды: воздух/газы и вакуум (жидкие среды не рекомендуется)
• Примеры минимального крутящего момента: LT-2141 = 4 in-lbs [0.45 Nm]; LT-2341 = 12 in-lbs [1.36 Nm] (пример при нулевом давлении)
