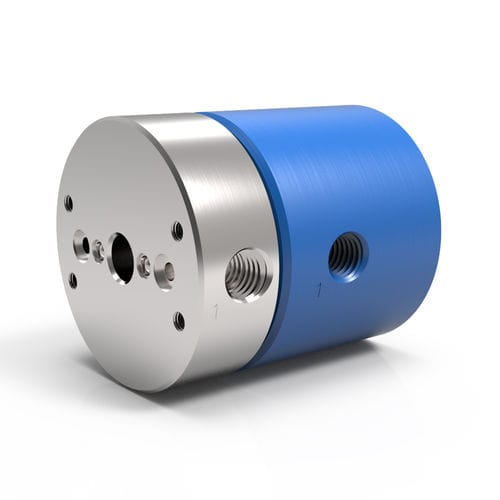

Поворотное соединение для воздуха LT 2 series

для вакуумадля газа2 прохода

Описание
2-проходные поворотные соединения серии LT разработаны для работы с воздухом, газами и вакуумом и предназначены для применений в автоматизации и робототехнике, где требуется компактная и легкая передача среды. Эти соединения имеют полностью алюминиевую конструкцию с двумя независимыми каналами, позволяющими одновременно передавать разные среды. Стандартные модели поставляются с боковыми резьбовыми соединениями на валу и корпусе; опционально доступны торцевые уплотнения с O‑кольцом для установки вровень (указать при заказе). Серия LT спроектирована для прямой интеграции со стандартными электрическими кольцами скольжения для комбинированной передачи жидкости и электричества.

Ключевые особенности

• Два независимых канала потока, позволяющие одновременную передачу различных сред
• Компактная, легкая конструкция, подходящая для систем автоматизации и робототехники
• Алюминиевый корпус с синей анодировкой
• Алюминиевый вал с химическим никелевым покрытием
• Стандартные боковые резьбовые соединения; опциональные безрезьбовые торцевые уплотнения с O‑кольцом для вровень монтажа
• Предназначены для интеграции с электрическими кольцами скольжения для комбинированных интерфейсов

Конфигурации (примеры)
№ детали | Соединение | Размер канала | Диаметр | Длина | Сквозное отверстие | Мин. крутящий момент
LT-2121 [LTM-2121] | 1/8"-27 NPT [Rc1/8"-28 BSPT] | 0.156" [3.962 mm] | 2.187" [55.55 mm] | 2.596" [65.939 mm] | 0.375" [9.525 mm] | 3 in-lbs [0.34 Nm]
LT-2321 [LTM-2321] | 3/8"-18 NPT [Rc3/8"-19 BSPT] | 0.375" [9.525 mm] | 3.437" [87.3 mm] | 4.624" [117.45 mm] | 0.375" [9.525 mm] | 8 in-lbs [0.9 Nm]

Примечания

• Значения минимального крутящего момента измерены при нулевом давлении с масляной/гидравлической средой (для серии SPS — с воздухом/газом). Требуемый крутящий момент для вращения может быть больше при использовании других сред или при работе вхолостую.
• Рабочий ресурс зависит от сочетания скорости вращения и рабочего цикла; непрерывная работа близко к максимальной скорости снижает срок службы.
• Для применений с температурами выше 220°F (105°C) или при использовании воды выше 212°F (100°C) требуются альтернативные материалы уплотнений.

Технические характеристики

• Серия / Модель: LT Series (2-проходная)
• Макс. давление (стандарт для 2-проходных моделей LT): 600 PSI [40 BAR]
• Макс. скорость: 500 об/мин
• Макс. вакуум: 30 HG
• Диапазон температур: 0°F до 220°F [-18°C до 105°C]
• Подходящие среды: Воздух / Газ (жидкие среды для этой линейки не рекомендуются)
• Типы соединений (типично): NPT и BSPT (боковые резьбовые соединения стандартны)
• Материал корпуса и покрытие: Алюминий (синяя анодировка)
• Материал вала и покрытие: Алюминий (химическое никелевое покрытие)
• Опции соединения вала: Стандартные боковые резьбовые соединения; опциональные безрезьбовые торцевые уплотнения с O‑кольцом для вровень монтажа; резьбовые монтажные отверстия интерфейса; обработанные отверстия (заглушены)
• Конструкция: Полностью алюминиевая, два независимых канала потока
• Типичные применения: Автоматизация, робототехника, пневматическая и вакуумная передача, где требуются компактные 2-проходные поворотные соединения
• Доступная документация: Каталог продукции и инструкция по установке/монтажу (см. загрузки продукта)
