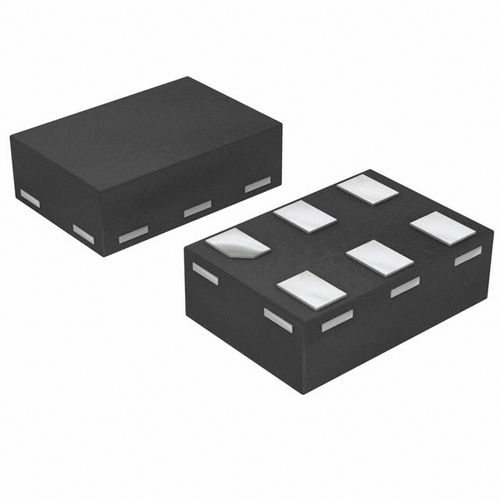

Логический вентиль CMOS 74AUP, 74LVC series

стандартный

Усовершенствованное семейство логических матриц CMOS сверхнизкого энергопотребления (AUP) разработано с учетом следующих требований для низкого энергопотребления и продления срока службы батареи в портативных устройствах. 74AUP2G34 представляет собой двойной буферный затвор со стандартными толкающими выходами предназначены для работы в диапазоне напряжения питания от 0,8 В до 3,6 В. Устройство полностью предназначено для частичного отключения питания с помощью следующих устройств IOFF. Схема IOFF отключает выход, предотвращая его повреждение обратный ток при выключении питания устройства Особенности и преимущества Усовершенствованный КМОП сверхнизкой мощности (AUP) Диапазон напряжения питания от 0,8 В до 3,6 В ±4 мА Выходной привод при 3,0 Вольт Низкое потребление статической мощности ICC < 0,9 мкА Низкое динамическое энергопотребление CPD = 6pF Обычно при напряжении 3,6 В Действие триггера Шмитта на всех входах делает цепь устойчивой к замедлению подъема и спада входа. Гистерезис обычно составляет 250 мВ при VCC = 3.0В IOFF поддерживает работу в режиме частичного отключения питания ОУР Защита в соответствии с СОУР 22 Превышает 200-В модель станка (A115-A) Превышает модель человеческого тела (A114-A) на 2000-V Превышает модель заряженного устройства на 1000 В (C101C) Защелка превышает 100 мА на JESD 78, класс II Беспроводные пакеты для JESD30E DFN1410 обозначен как X2-DFN1410-6 DFN1010 обозначается как X2-DFN1010-6 DFN0910 обозначен как X2-DFN0910-6 Полностью не содержит свинца и полностью соответствует требованиям RoHS Без галогенов и сурьмы. Зеленое устройство
