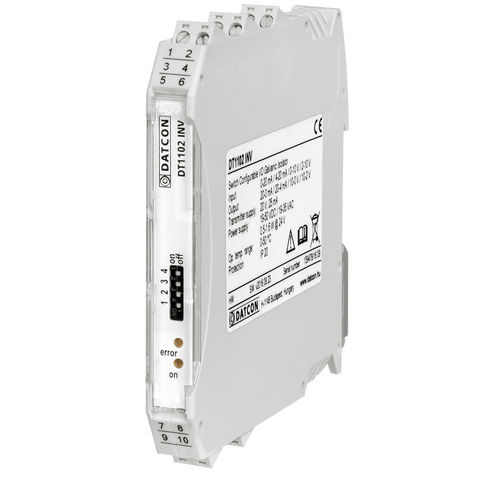

Гальванический изолятор DT1102 INV series

напряжения пост. тока

DT1102 INV (PS) обеспечивает гальваническую развязку и преобразование сигнала между передатчиком (или другим источником сигнала) и блоком обработки сигнала. Передаточная характеристика является инверсной, т.е. обеспечивает уменьшение выходного сигнала при увеличении входного сигнала (например, преобразует входной сигнал 4-20 мА в выходной сигнал 20-4 мА или преобразует входной сигнал 4-20 мА в выходной сигнал 10-0 В). Гальваническая развязка является трехсторонней, т.е. вход, выход и источник питания гальванически изолированы друг от друга. Напряжение непрерывной изоляции составляет 250 В переменного тока во всех трех направлениях. Прибор обеспечивает 20 В постоянного тока / 24 мА на входе для питания пассивных двухпроводных передатчиков. Диапазоны входных и выходных сигналов могут быть выбраны в любой комбинации с помощью передних переключателей:
