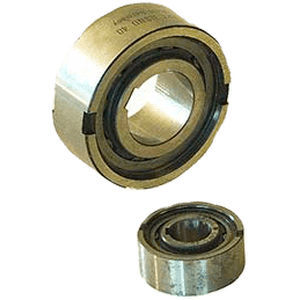

Тип CNAS и CNFS Freewheels - это легкие роликовые рамповые муфты, изготовленные по стандартным размерам подшипников; тип CNAS - шариковые подшипники серии 62, а тип CNFS - роликовые подшипники серии NU 23.
Муфты CNAS
В муфтах типа CNAS передача крутящего момента от наружной дорожки качения осуществляется посредством интерференционной посадки в отверстие корпуса, которое должно соответствовать допуску H6 или J7. Корпус должен быть изготовлен из стали или высококачественного чугуна с минимальным наружным диаметром, соответствующим размеру 'K' в таблице. Передача от вала осуществляется шпонкой с рекомендуемым допуском h6 или j6, за исключением муфты CNAS 6, где передача осуществляется прессовой посадкой на вал с допуском n6.
Муфты CNFS
У муфт типа CNFS передача крутящего момента с наружной поверхности осуществляется двумя шпонками в торцевой поверхности наружной поверхности. Для хорошего расположения муфты отверстие в корпусе должно иметь допуск H6 или G7, за исключением случаев, когда шпонки не используются для передачи крутящего момента, тогда отверстие в корпусе должно иметь допуск K6 для обеспечения необходимой интерференционной посадки. Передача с вала осуществляется шпонкой с рекомендуемым допуском h6 или j6.
---
