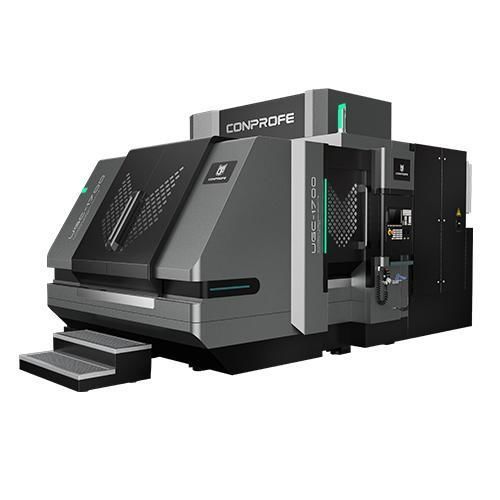

Вертикальный Обрабатывающий центр ЧПУ UGC-1700

для керамического материалакомпозит, армированный углеродным волокномс рамой

Обзор продукта

• Жёсткая интегрированная портал-рама с крупносекционной поперечной балкой, спроектированная для снижения деформаций и обеспечения высокой жёсткости конструкции.
• Литая конструкция оптимизирована методом конечных элементов (FEM) для контроля деформаций деталей и всей машины и собственных частот.
• Высокожёсткие линейные роликовые направляющие и синхронный шпиндель с постоянными магнитами; водяной охладитель с регулировкой частоты для стабилизации теплового расширения шпинделя. Ультразвуковой шпиндель в стандартной комплектации.
• Комплексная защита и уплотнение: многоуровневые гофры и листовой лабиринт на осях X/Y/Z, полностью закрытый магазин инструментов с бронированным гофром и продувкой для очистки, полностью герметичный электрический шкаф с кондиционированием, множественные методы уплотнения шпинделя.

Ключевые особенности

• Интегрированная портал-рама с крупносекционной поперечной балкой для повышенной жёсткости.
• FEM-оптимизированная конструкция литья для минимизации деформаций под нагрузкой.
• Высокожёсткие линейные роликовые направляющие и мощные шпиндели (Φ100/Φ120/Φ150).
• Водяной охладитель с регулировкой частоты для термоконтроля шпинделя и мощная система аспирации пыли с несколькими входами и ручной очисткой внутренних полостей.
• Многоуровневые гофры и листовой лабиринт защищают направляющие от пыли и загрязнений.

Сценарии применения

• Предназначен для высокоточной и высокоэффективной обработки графита, зелёной керамики, углеродных композитов, твёрдых хрупких материалов, композиционных материалов и трудносрезаемых металлов.

Технические параметры (таблица)
Item | UGC-1700A｜B｜C | Unit
X/Y/Z-Axis Travel | 1,700x1,200x300 | mm
Worktable Dimension | 1,700x1,200 | mm
Max. Load of Worktable | 1,500 | kg
Ultrasonic Spindle | Standard | /
Spindle Diameter | Φ100｜Φ120｜Φ150 | mm
Max. Spindle Speed (Short-Duration) | 40,000｜30,000｜20,000 | rpm
Max. Spindle Speed (Long-Duration) | 32,000｜24,000｜16,000 | rpm
Rated Power | 6｜7.5｜20 | kW
X/Y/Z-Axis Rapid Speed | 15/15/24 | m/min
X/Y/Z-Axis Max. Feed Speed | 10/10/10 | m/min
X/Y/Z-Axis Positioning Accuracy | 0.003 | mm
X/Y/Z-Axis Repeatability | 0.002 | mm
Tool Magazine Type | Disc Type｜Disc Type｜Chain Type | /
Tool Holding Capacity | Non-Ultrasonic: 24｜24｜40 Ultrasonic: 24｜24｜20 | No. of Tools
Total Weight (incl. Accessories) | 13,000 | kg
Machine Size (LxWxH) | 4,660x3,350x2,910 | mm
CNC Controller | SIEMENS 828D-280 | /
Protection | Three-Layer Protection | /

Технические характеристики

• Модель: UGC-1700
• Рама: Жёсткая интегрированная портал-рама с крупносекционной поперечной балкой
• Тип направляющих: Высокожёсткие линейные роликовые направляющие
• Шпиндель: Синхронный шпиндель с постоянными магнитами; ультразвуковой шпиндель в стандартной комплектации
• Доступные диаметры шпинделя: Φ100, Φ120, Φ150
• Скорости шпинделя (короткий/длительный): до 40,000 / 32,000 rpm (в зависимости от шпинделя)
• Номинальная мощность: 6 / 7.5 / 20 кВт
• Ходы (X/Y/Z): 1,700 x 1,200 x 300 мм
• Размер рабочей плиты: 1,700 x 1,200 мм; макс. нагрузка 1,500 кг
• Вместимость инструмента: Без ультразвука до 24 / 24 / 40 в зависимости от варианта; ультразвуковые конфигурации до 24 / 24 / 20 в зависимости от варианта
• ЧПУ: SIEMENS 828D-280
• Защита/уплотнение: многослойные гофры, листовой лабиринт, избыточное давление воздуха, уплотнительные кольца, полностью герметичный электрический шкаф с кондиционированием
• Масса машины: 13,000 кг
• Габариты машины (LxWxH): 4,660 x 3,350 x 2,910 мм
