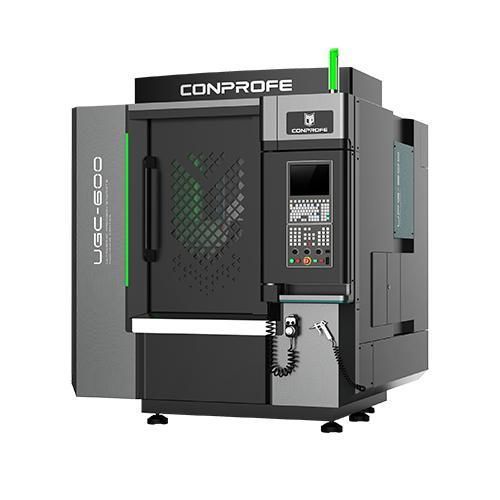

Обрабатывающий центр ЧПУ 3 оси UGC-600

вертикальныйдля керамического материалакомпозит, армированный углеродным волокном

Обзор продукта

• Жёсткая монолитная портальная рама с крупносечным поперечным балкой для обеспечения конструкционной стабильности
• Оптимизированная литая конструкция, разработанная с помощью FEM, для минимизации деформаций и повышения жесткости
• Высокожёсткие линейные роликовые направляющие; высокомощный синхронный шпиндель с постоянными магнитами; частотно-регулируемый водяной чиллер для контроля теплового расширения шпинделя
• Комплексная система уплотнений:
  - Защита винта/линейных направляющих: оси X/Y — многоступенчатые меховые (bellows) защиты, листовой лабиринт и подача воздуха с избыточным давлением; ось Z — кольцевой мех
  - Инструментальный магазин: полностью закрытая бронированная меховая защита с продувкой для очистки инструментальных держателей
  - Электрошкаф: полностью герметичен с уплотнительными лентами и кондиционированным охлаждением
  - Шпиндель: многоступенчатые уплотнения, включая лабиринт, избыточный воздушный поток и уплотнительные кольца

Ключевые особенности

• Монолитная портальная рама с крупносечным поперечным балкой для высокой жесткости
• FEM-оптимизированные литые компоненты для снижения деформаций
• Высокомощный синхронный шпиндель с постоянными магнитами и высокожёсткие линейные роликовые направляющие
• Чиллер с регулировкой частоты для стабилизации температуры шпинделя
• Мощная система аспирации с множеством входов; ручной очиститель для внутренних каналов; нержавеющая листовая база для снижения прилипания пыли
• Многоуровневые меховые защиты и листовой лабиринт для предотвращения загрязнения направляющих

Области применения

• Предназначен для высокоточной и высокопроизводительной обработки графита, «зелёной» керамики, углепластиков, твёрдо-хрупких материалов и труднопригодных к металлообработке сплавов

Технические параметры
Item: UGC-600A｜B｜C
Ход осей X/Y/Z: 600 x 500 x 250 mm
Размер стола: 620 x 560 mm
Макс. нагрузка на стол: 300 kg
Ультразвуковой шпиндель: стандарт
Диаметр шпинделя: Φ100｜Φ120｜Φ150 mm
Макс. скорость шпинделя (кратковременная): 40,000｜30,000｜20,000 rpm
Макс. скорость шпинделя (длительная): 32,000｜24,000｜16,000 rpm
Номинальная мощность: 6｜7.5｜20 kW
Скорость перемещения X/Y/Z (быстрая): 15/15/15 m/min
Макс. подача X/Y/Z: 10/10/10 m/min
Точность позиционирования X/Y/Z: 0.003 mm
Повторяемость X/Y/Z: 0.002 mm
Тип магазина: Umbrella Type (зонтоподобный)
Вместимость инструмента: 15｜13｜9 (шт.)
Общий вес (включая аксессуары): 5,000 kg
Габариты машины (ДxШxВ): 1,950 x 2,100 x 2,390 mm
ЧПУ: SIEMENS 828D-280
Защита: трехслойная защита и многоуровневые меховые ограждения
