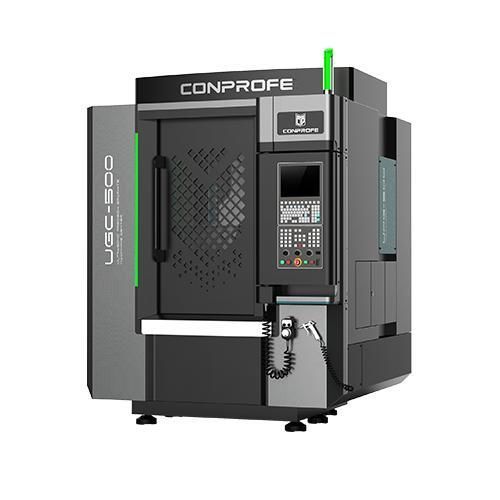

Обрабатывающий центр ЧПУ 3 оси UGC-500вертикальныйдля керамического материалакомпозит, армированный углеродным волокном
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Обрабатываемое вещество
- композит, армированный углеродным волокном, для керамического материала
- Структура
- с рамой
- Количество инструментов
- 12 инструментов, 14 инструментов
- Другие характеристики
- высокая мощность, высокой точности, высокая жесткость, ультразвуковой
- Ход Х
500 mm
(19,69 in)- Ход Y
400 mm
(15,75 in)- Ход Z
230 mm
(9,06 in)- Скорость вращения
24 000 rpm, 30 000 rpm, 32 000 rpm, 40 000 rpm
(150 796 rad.min-1, 188 496 rad.min-1, 201 062 rad.min-1, 251 327 rad.min-1)- Мощность
7,5 kW, 8 kW
(10,2 hp, 10,88 hp)- Скорость подачи по оси X
10 m/min
- Скорость подачи по оси Y
10 m/min
- Скорость подачи по оси Z
10 m/min
- Точность позиционирования
0,003 mm
(0,00012 in)- Повторяемость
0,002 mm
(0,00008 in)- Общий вес
3 500 kg
(7 716,18 lb)- Габаритная длина
1 805 mm
(71,1 in)- Габаритная ширина
1 890 mm
(74,4 in)- Общая высота
2 350 mm
(92,5 in)
Описание
Обзор продукта
Уплотнения
Ключевые особенности
Примеры применения
Технические характеристики
- Жёсткая интегрированная портальная рама с широким поперечным брусом для повышения структурной устойчивости
- Отливки, оптимизированные методом конечных элементов (FEM) для снижения деформаций и повышения жёсткости узлов и сборки
- Линейные роликовые направляющие высокой жёсткости; синхронный шпиндель с постоянными магнитами и высокой мощностью; частотноуправляемый чиллер для поддержания стабильной тепловой деформации шпинделя
Уплотнения
- X/Y-оси: многоуровневая защита гофротрубами, лабиринтная конструкция из листового металла и уплотнение потоком воздуха с избыточным давлением; Z-ось: кольцевой гофр
- Инструментальный магазин: полностью закрытый бронированный гофр с продувкой для очистки оправок
- Электрощит: полностью герметичный с уплотнительными лентами и кондиционированием
- Шпиндель: многоступенчатое уплотнение, включая лабиринт, избыточный воздушный поток и уплотнительные кольца
Ключевые особенности
- Интегрированная портальная конструкция с широким поперечным брусом обеспечивает стабильную жёсткость
- FEM-оптимизированные отливки для ограничения деформаций
- Высокоэффективная система аспирации с несколькими входами и ручным прибором для внутренней очистки
- Основание из нержавеющей листовой стали уменьшает налипание пыли
- Многоуровневые гофры и лабиринт из листового металла защищают линейные роликовые направляющие от загрязнения
Примеры применения
- Предназначен для высокоточной и высокопроизводительной обработки графита, зелёной керамики, углеродных композитов и других твёрдых‑хрупких или тяжелообрабатываемых материалов
Технические характеристики
- Модель: UGC-500A｜B
- Ход по осям X/Y/Z: 500x400x230 mm
- Размер рабочего стола: 500x400 mm
- Макс. нагрузка на стол: 200 kg
- Ультразвуковой шпиндель: в стандарте
- Диаметр шпинделя: Φ100｜Φ120 mm
- Макс. скорость шпинделя (короткосрочная): 40,000｜30,000 rpm
- Макс. скорость шпинделя (длительная): 32,000｜24,000 rpm
- Номинальная мощность: 8｜7.5 kW
- Скорость быстрого перемещения X/Y/Z: 15/15/15 m/min
- Макс. скорость подачи X/Y/Z: 10/10/10 m/min
- Точность позиционирования X/Y/Z: 0.003 mm
- Повторяемость X/Y/Z: 0.002 mm
- Тип магазина инструментов: зонтичного типа (Umbrella Type)
- Вместимость инструментов: 14｜12 (шт.)
- Общий вес (включая аксессуары): 3,500 kg
- Размеры станка (LxWxH): 1,805x1,890x2,350 mm
- ЧПУ: SIEMENS 828D-280
- Защита: трёхслойная защита
