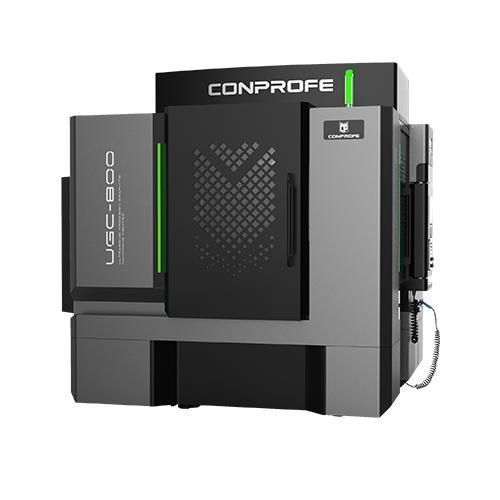

Обрабатывающий центр ЧПУ 3 оси UGC-800вертикальныйдля керамического материалакомпозит, армированный углеродным волокном
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Обрабатываемое вещество
- композит, армированный углеродным волокном, для керамического материала
- Структура
- с рамой
- Применение
- для обработки графита
- Другие характеристики
- высокая мощность, высокой точности, высокая жесткость, ультразвуковой
- Ход Х
800 mm
(31,5 in)- Ход Y
800 mm
(31,5 in)- Ход Z
300 mm
(11,81 in)- Скорость вращения
МИН.: 16 000 rpm
(100 531 rad.min-1)МАКС.: 40 000 rpm
(251 327 rad.min-1)- Мощность
6 kW, 7,5 kW, 20 kW
(8,16 hp, 10,2 hp, 27,19 hp)- Скорость подачи по оси X
10 m/min
- Скорость подачи по оси Y
10 m/min
- Скорость подачи по оси Z
10 m/min
- Грузоподъемность стола
1 000 kg
(2 205 lb)- Точность позиционирования
0,003 mm
(0,00012 in)- Повторяемость
0,002 mm
(0,00008 in)- Общий вес
9 000 kg
(19 841,6 lb)- Габаритная длина
2 990 mm
(117,7 in)- Габаритная ширина
2 935 mm
(115,6 in)- Общая высота
2 875 mm
(113,2 in)
Описание
Обзор продукта
Ключевые особенности
Сценарии применения
Технические параметры
Технические характеристики
- Жесткая интегрированная портальная рама с крупносечным балочным перекрытием и литьевой конструкцией, оптимизированной методом конечных элементов (FEM) для повышения жесткости и уменьшения деформации.
- Высокожесткие линейные роликовые направляющие и высокомощный синхронный шпиндель с постоянными магнитами; водяной чиллер с частотным регулированием для контроля теплового расширения шпинделя.
- Комплексное уплотнение: многослойные кожухи и листовые лабиринты на осях X/Y, кольцевой кожух на оси Z, полностью герметичный электрический шкаф с кондиционированием, различные методы уплотнения шпинделя.
- Защита магазина инструмента бронированными кожухами с продувкой; ручной пылеудалитель и высокомощная система аспирации с несколькими входами; нержавеющая стальная база для снижения прилипания пыли.
Ключевые особенности
- Портальная конструкция для высокой жесткости и стабильности при больших нагрузках.
- Литая конструкция, разработанная методом FEM, минимизирует вибрации и деформации.
- Варианты высокоскоростных шпинделей и высокожесткие направляющие для прецизионной обработки.
- Чиллер с частотным регулированием обеспечивает стабильное тепловое поведение шпинделя.
- Многоточечная аспирация и встроенные очистные инструменты снижают загрязнение при обработке хрупких материалов.
Сценарии применения
- Разработан для высокоточного и высокопроизводительного механического обработки графита, «зелёной» керамики, углеродных композитов и других твёрдых хрупких или труднообрабатываемых материалов.
Технические параметры
- Позиция: UGC-800A｜B｜C
- Ход осей X/Y/Z: 800 x 800 x 300 мм
- Размер рабочего стола: 850 x 850 мм
- Макс. нагрузка на стол: 1,000 кг
- Ультразвуковой шпиндель: в стандартной комплектации
- Диаметр шпинделя: Φ100｜Φ120｜Φ150 мм
- Макс. скорость шпинделя (кратковременно): 40,000｜30,000｜20,000 об/мин
- Макс. скорость шпинделя (длительно): 32,000｜24,000｜16,000 об/мин
- Номинальная мощность: 6｜7.5｜20 кВт
- Скорость быстрого перемещения X/Y/Z: 24/24/24 м/мин
- Макс. скорость подачи X/Y/Z: 10/10/10 м/мин
- Точность позиционирования X/Y/Z: 0.003 мм
- Повторяемость X/Y/Z: 0.002 мм
- Тип магазина инструментов: дисковый｜дисковый｜цепной
- Емкость инструментов: без ультразвука: 24｜24｜40; с ультразвуком: 24｜24｜20
- Общий вес (включая аксессуары): 9,000 кг
- Габариты станка (Д x Ш x В): 2,990 x 2,935 x 2,875 мм
- ЧПУ: SIEMENS 828D-280
- Защита: трехслойная защита / многослойные уплотнения
Технические характеристики
- Модель: UGC-800
- Ход осей X/Y/Z: 800 x 800 x 300 мм
- Размер рабочего стола: 850 x 850 мм
- Макс. нагрузка на стол: 1,000 кг
- Опции диаметра шпинделя: Φ100, Φ120, Φ150 мм
- Макс. скорость шпинделя (кратковременно): до 40,000 / 30,000 / 20,000 об/мин
- Макс. скорость шпинделя (длительно): до 32,000 / 24,000 / 16,000 об/мин
- Номинальная мощность шпинделя: 6 / 7.5 / 20 кВт
- Скорость быстрого перемещения (X/Y/Z): по 24 м/мин
- Макс. подача (X/Y/Z): по 10 м/мин
- Точность позиционирования (X/Y/Z): 0.003 мм
- Повторяемость (X/Y/Z): 0.002 мм
- Магазин инструментов: дисковый или цепной в зависимости от варианта
- Емкость инструментов: без ультразвука: 24 / 24 / 40; с ультразвуком: 24 / 24 / 20
- Общий вес (с аксессуарами): 9,000 кг
- Площадь установки (Д x Ш x В): 2,990 x 2,935 x 2,875 мм
- ЧПУ: SIEMENS 828D-280
- Защита / Уплотнение: многослойные кожухи, листовые лабиринты, избыточное воздушное давление, герметичный климатизированный электрический шкаф, множественные методы уплотнения шпинделя
