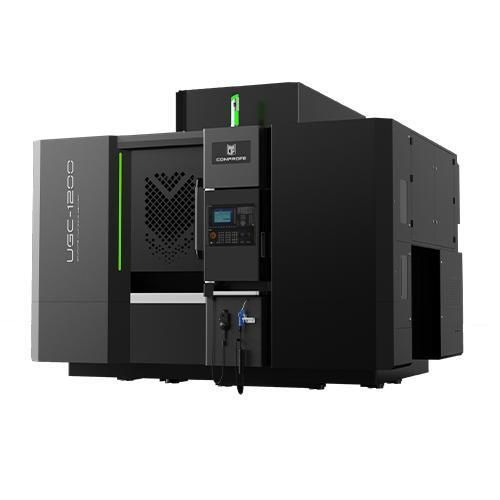

Обрабатывающий центр ЧПУ 3 оси UGC-1200

вертикальныйдля керамического материалакомпозит, армированный углеродным волокном

Обзор

• Жёсткая интегрированная портальная рама с крупно-сеченной поперечиной для повышения жёсткости конструкции
• Оптимизированная литая конструкция, разработанная с помощью метода конечных элементов (FEM) для минимизации деформаций и контроля модального поведения деталей и всей машины
• Линейные роликовые направляющие высокой жёсткости; синхронный электрошпиндель с постоянными магнитами высокой мощности; водяной чиллер с переменной частотой для стабилизации теплового расширения шпинделя
• Комплексная система уплотнений:
  - Защита осей: X/Y: многослойные фартуки (гармошки), листовой лабиринт и уплотнение положительным воздушным потоком; Z: кольцевой фартук
  - Инструментальный магазин: полностью закрытый бронированный фартук с продувкой для очистки державок инструментов
  - Электрощит: полностью герметичен с уплотнительными лентами и кондиционированным охлаждением
  - Шпиндель: многоступенчатые уплотнения, включая лабиринт, положительный воздушный поток и уплотнительные кольца

Ключевые преимущества

• Интегрированная портальная рама с крупно-сеченной поперечиной для повышения жёсткости
• FEM-оптимизированная литая конструкция для уменьшения деформаций под нагрузкой
• Линейные роликовые направляющие высокой жёсткости в сочетании с мощным синхронным шпинделем на постоянных магнитах
• Водяной чиллер с переменной частотой поддерживает постоянные тепловые условия шпинделя
• Эффективная система пылеудаления: мощная аспирация с несколькими входами, портативный внутренний очиститель и основание из нержавеющей стали для снижения налипания пыли
• Многослойная защита осей (двухслойные фартуки на X/Y, кольцевой на Z) образует листовой лабиринт для предотвращения загрязнения направляющих

Сферы применения
Предназначен для высокоточного и высокоэффективного механического обработки графита, зелёной керамики, углеродных композитов и других твёрдых и хрупких материалов, композитов и трудносвёртываемых металлов.

Технические параметры (таблица)
Item - UGC-1200A｜B｜C - Unit
X/Y/Z-Axis Travel - 800×1200×300 - mm
Worktable Dimension - 850×1250 - mm
Max. Load of Worktable - 1000 - kg
Ultrasonic Spindle - Standard - /
Spindle Diameter - Φ100｜Φ120｜Φ150 - mm
Max. Spindle Speed (Short-Duration) - 40,000｜30,000｜20,000 - rpm
Max. Spindle Speed (Long-Duration) - 32,000｜24,000｜16,000 - rpm
Rated Power - 6｜7.5｜20 - kW
X/Y/Z-Axis Rapid Speed - 24/24/24 - m/min
X/Y/Z-Axis Max. Feed Speed - 10/10/10 - m/min
X/Y/Z-Axis Positioning Accuracy - 0.003 - mm
X/Y/Z-Axis Repeatability - 0.002 - mm
Tool Magazine Type - Disc Type｜Disc Type｜Chain Type - /
Tool Holding Capacity - Non-Ultrasonic: 24｜24｜40; Ultrasonic: 24｜24｜20 - No. of Tools
Total Weight (incl. Accessories) - 11,000 - kg
Machine Size (L×W×H) - 2,990×3,770×2,900 - mm
CNC Controller - SIEMENS 828D-280 - /
Protection - Three-Layer Protection - /

Характеристики / Технические спецификации

• Модель: UGC-1200 (варианты: UGC-1200A/B/C)
• Ход по осям X/Y/Z: 800 × 1200 × 300 мм
• Размер рабочего стола: 850 × 1250 мм
• Макс. нагрузка на стол: 1000 кг
• Доступные диаметры шпинделя: Φ100, Φ120, Φ150 мм
• Макс. скорость шпинделя (кратковременно): 40 000 / 30 000 / 20 000 об/мин (в зависимости от варианта)
• Макс. скорость шпинделя (длительно): 32 000 / 24 000 / 16 000 об/мин (в зависимости от варианта)
• Номинальная мощность шпинделя: 6 / 7,5 / 20 кВт (в зависимости от варианта)
• Скорость быстрого перемещения (X/Y/Z): 24 м/мин
• Макс. скорость подачи (X/Y/Z): 10 м/мин
• Точность позиционирования (X/Y/Z): 0,003 мм
• Повторяемость (X/Y/Z): 0,002 мм
• Тип инструментального магазина: дисковый или цепной в зависимости от варианта
• Вместимость инструментов: без ультразвука: 24/24/40; с ультразвуком: 24/24/20 (по варианту)
• Полный вес (включая аксессуары): 11 000 кг
• Габариты машины (L×W×H): 2 990 × 3 770 × 2 900 мм
• ЧПУ: SIEMENS 828D-280
• Защита: трехслойная защита с множественными уплотнениями для осей, магазина инструментов, электрощита и шпинделя
