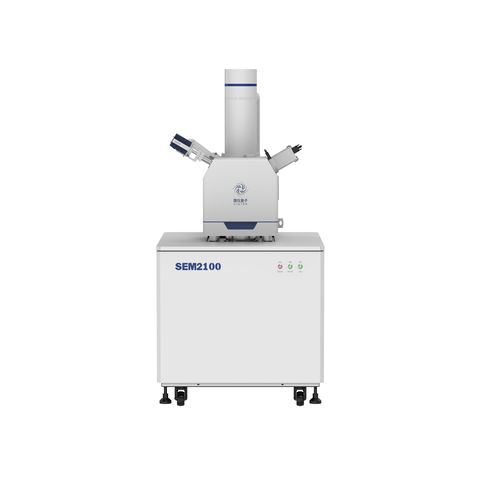

Электронный сканирующий микроскоп SEM2100

для лабораторийдля анализа материаловдля полупроводника

Технические характеристики микроскопа CIQTEK SEM2100 SEM Электронная оптика Разрешение: 3.9 нм при 20 кВ, SE 4.5 нм @ 20 кВ, BSE Ускоряющее напряжение: 0,5 кВ ~ 30 кВ Увеличение (Polaroid): 1 x ~ 300,000 x Камера для образцов Камера: Оптическая навигация Мониторинг камеры Тип штатива: 3-осевой, моторизованный с вакуумной совместимостью по оси XYZ Диапазон XY: 125 мм Диапазон Z: 50 мм Детекторы SEM Стандартный: Детектор Эверхарта-Торнли (ETD) Дополнительно: Выдвижной детектор обратно рассеянных электронов (BSED) Энергодисперсионный спектрометр (EDS / EDX) Дифракционная картина с обратным рассеянием электронов (EBSD) Дополнительно - Замок для смены образцов Панель управления с трекболом и ручкой Пользовательский интерфейс - Операционная система: Windows Навигация: Оптическая навигация, быстрая навигация с помощью жестов, трекбол (опционально) Автоматические функции: Автоматическая яркость и контрастность, автоматическая фокусировка, автоматический стигматор Микроскоп CIQTEK SEM2100 SEM отличается упрощенным процессом работы и соответствует промышленным стандартам и привычкам пользователей в дизайне "Пользовательского интерфейса". Несмотря на минималистичный интерфейс программного обеспечения, он предоставляет всесторонние автоматизированные функции, инструменты для измерений и аннотирования, возможности управления постобработкой изображений, навигацию по оптическим изображениям и многое другое. Дизайн SEM2100 идеально реализует идею "Простота без ущерба для функциональности". #Интуитивно понятный, чистый, простой в использовании дизайн корпуса #Всеобъемлющие функции автоматизации #Встроенные функции постобработки изображений #Встроенные функции постобработки изображений #Стандартная оптическая навигация по изображению #Высокая расширяемость #Более удобное использование
