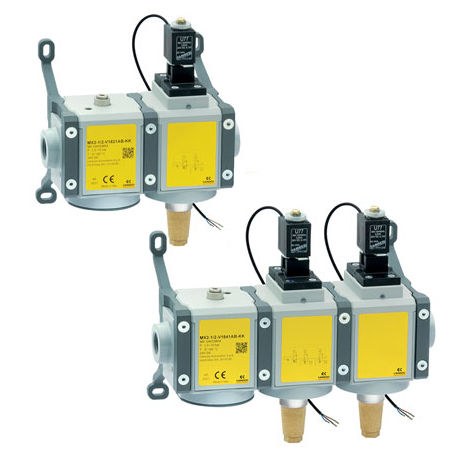

Воздушный предохранительный клапан MX SAFEMAX

Gс контролируемым приводомдля главной линии

Обзор
В этой конфигурации, помимо характеристик версий только с электромагнитными клапанами, интегрирована функция мягкого пуска (soft start), позволяющая плавно вводить давление в систему. Ее расположение вверх по потоку от электромагнитных клапанов обеспечивает, даже при возникновении неисправности, постоянное обеспечение максимального расхода сброса. Благодаря внутренним конструктивным решениям удалось сохранить конструкцию и габариты стандартного изделия; дополнительные интерфейсные пластины не требуются. Внимание: один лишь предохранительный клапан недостаточен для гарантии функции безопасности. Его активация требует использования устройства супервизора.

Директива по оборудованию (Machinery Directive) (MD) 2006/42/EC устанавливает требования безопасности, которые машина должна соблюдать для защиты здоровья людей при ее использовании. Электромагнитные клапаны серии MX SAFEMAX соответствуют ISO 13849-1, касающемуся безопасного проектирования систем управления, выполняющих функции безопасности.

Ключевые особенности

• В соответствии с Директивой по оборудованию 2006/42/CE
• Простая интеграция с FRL-блоками серии MX
• Различные решения вплоть до уровня производительности E
• Интегрированный клапан мягкого пуска
• Нет необходимости в интерфейсной пластине для подключений
• Sistema libraries

Порты
G1/2

Характеристики / Технические спецификации

• Конструкция: Модульная, компактная, шпоночного типа
• Порты: G1/2
• Крепление: В линию, настенный монтаж (с помощью хомутов)
• Рабочая температура [°C]: -5 ÷ +60 °C
• Рабочее давление: С внутренним серво-пилотом: 3,5 bar ÷ 10 bar
  С внешним серво-пилотом: 0,5 bar ÷ 10 bar (пилот 3,5 bar ÷ 10 bar, больше или равно рабочему давлению P)
• Производительность: Одинарная версия: 1→2 = 4100 Nl/min (ΔP 1) 2→3 = 5000 Nl/min (свободный поток); Двойная версия: 1→2 = 3300 Nl/min (ΔP 1) 2→3 = 5000 Nl/min (свободный поток)
• Среда: Очищенный воздух класса [7:4:4] согласно ISO 8573-1. В случае использования смазываемого воздуха рекомендуется масло ISOVG32 и никогда не прерывать смазку
• Характеристики катушки (coil):
  Подключение: DIN EN 175 301-803-B
  Выходное напряжение: 24V DC (±10%) 3,1W (ED 100%)
• Характеристики датчика:
  Подключение: С проводами, M8
  Выходное напряжение: 10-28V DC
  Работа: Магниторезистивный
  Контакт: N.O. PNP, сигнал ON при электроклапане в положении NC
  Максимальный ток: версия EX: 200 mA 0,65 W; версия UL: 100 mA 3 W; версия CE: 200 mA 5,5 W
• Соответствие стандарту EN ISO 13849-1:
  Достижимый уровень производительности (PL): Одинарная версия: категория 2, PLd; Двойная версия: категория 4, PLe
  B10d: 2.000.000 циклов
