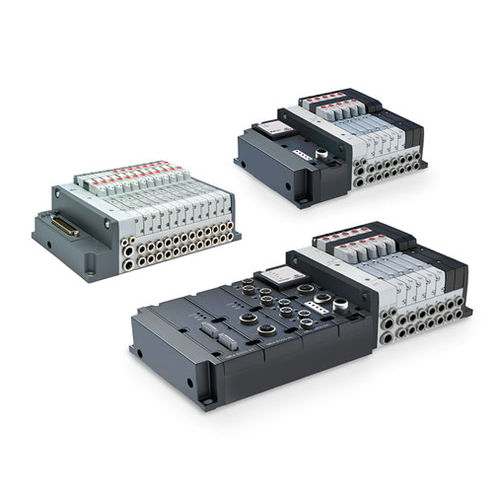

Пневматический блок клапана D1

с выдвижным ящиком3/2 каналов2/2

Обзор
Компактные клапанные острова, размер 1, с мультипольными и Fieldbus интерфейсами. Предназначены для реализации пневматических и электрических функций в ограниченном пространстве. Fieldbus-версии совместимы с PROFIBUS-DP, PROFINET, CANopen, EtherNET/IP, EtherCAT и IO‑Link. Мультипольное подключение Sub-D доступно на 25 или 44 контакта. Поддерживаемые функции клапанов включают комбинации 2x2/2, 2x3/2, 5/2 и 5/3 (CC, CO, CP).

Ключевые особенности

• Размер клапана: 10,5 мм
• Компактный корпус для ограниченного пространства
• Индивидуальные модульные суббазы из технополимера
• Высокая электрическая и пневматическая масштабируемость
• Гибкость подключения и замены модулей I/O
• Технология COILVISION для мониторинга работы катушки
• Одинаковая суббаза для моностабильных и бистабильных клапанов
• Возможность передачи эксплуатационных данных по WLAN
• Мерцающие светодиоды, указывающие различные типы неисправностей
• Доступны пневматические картриджи для подключения трубок в дюймах
• Опционная соответствие ATEX для взрывоопасных зон

Описание продукта
Клапанные острова серии D представляют модульное решение для приложений, где требуется интеграция пневматических и электрических функций в ограниченном пространстве. Различные варианты электрических подключений позволяют создавать острова с большим числом позиций клапанов и разделёнными рабочими зонами по давлению. Fieldbus-версии управляют цифровыми и аналоговыми входами/выходами и позволяют устанавливать крышку Fieldbus после монтажа, что даёт возможность конфигурировать код без установленной крышки связи.

Пневматическая секция допускает установку свободных электрических модулей для последующей перенастройки I/O без демонтажа острова с машины. Малые габариты, большие пропускные способности, индивидуальные пневматические и электрические суббазы, простая система соединения суббаз и постоянный мониторинг параметров (включая контроль катушки) делают серию D подходящей для требовательных промышленных применений. Электроника в суббазе и в модулях Sub-D и multi-serial постоянно контролирует эффективность приводной катушки. Отклонения от номинальных условий (увеличение потребляемой мощности, изменение времени отклика, повышение температуры) сигнализируются различными режимами мигания светодиодов на клапане и электрическим аварийным сигналом на ПЛК через кабель Sub-D или напрямую через протокол при использовании multi-serial модуля.

Сводка Fieldbus / Мультипольный
Fieldbus: совместим с PROFIBUS-DP, PROFINET, CANopen, EtherNET/IP, EtherCAT и IO‑Link. Мультипольный: Sub-D разъём на 25 или 44 контакта. Поддерживаемые функции клапанов: 5/2 (моно- и бистабильные), 5/3 (CC, CO, CP) и множественные комбинации 2x3/2 и 2x2/2.

Технические характеристики

• Пневматическая часть — Конструкция клапана: Шпулевой (spool) с уплотнениями
• Пневматическая часть — Функции клапана: 5/2 моностабильные и бистабильные; 5/3 CC, CO, CP; 2x3/2 НЗ; 2x3/2 НО; 1x3/2 НЗ + 1x3/2 НО; 2x2/2 НЗ; 2x2/2 НО; 1x2/2 НЗ + 1x2/2 НО
• Пневматическая часть — Материалы: Шпул: AL; Уплотнения шпула: HNBR; Прочие уплотнения: NBR; Корпус: AL; Концевые крышки: полимер; Суббаза размер 1: полимер
• Пневматическая часть — Подключения: Трубка Ø4 - Ø6 / Трубка Ø5/32" - Ø1/4"; Питание 1: трубка Ø8 - 5/16"; Питание 12/14: трубка Ø4 - 5/32"; Выпуск 3 и 5: трубка Ø8 - 5/16"; Выпуск 82/84: трубка Ø4 - 5/32"
• Пневматическая часть — Температурный диапазон: 0 ÷ 50°C
• Пневматическая часть — Характеристики воздуха: Сжатый, фильтрованный и не смазанный воздух класса [7:4:4] по ISO 8573-1:2010. При необходимости смазки использовать масла до 32 cSt и версию с внешним серво-пилотным питанием. Качество воздуха серво-пилота: класс [7:4:4] (не смазывать).
• Пневматическая часть — Размер клапана: 10,5 мм
• Пневматическая часть — Рабочее давление: -0,9 ÷ 10 бар (-0,7 ÷ 10 бар для версий 2x3/2 и 2x2/2)
• Пневматическая часть — Внутреннее пилотное давление: 3 ÷ 7 бар (для 2x3/2 и 2x2/2 см. график пилотного давления)
• Пневматическая часть — Внешнее пилотное давление: Смотрите графики
• Пневматическая часть — Пропускная способность: 250 Nl/min
• Пневматическая часть — Положение монтажа: Любое положение
• Пневматическая часть — Степень защиты: IP65
• Электрическая часть — Варианты: Мультипольная; Мультипольная для всех моностабильных клапанов
• Электрическая часть — Sub-D разъем: 25 или 44 контакта
• Электрическая часть — Макс. потребление (мультиполь): 0,8 A (Sub-D 25 контактов); 1,5 A (Sub-D 44 контакта)
• Электрическая часть — Напряжение питания: 24 V DC ±10%
• Электрическая часть — Макс. количество управляемых катушек (примеры): 22 катушки на 11 позиций (Sub-D 25 контактов) до 38 катушек на 19 позиций (Sub-D 44 контакта); другие конфигурации возможны в зависимости от разъема
• Электрическая часть — Светодиодная индикация: Мультиполь: зеленый = питание, красный = аномалия. Клапан: желтый = питание, желтый мигающий = ошибка в работе
• Fieldbus версия — Общие данные: См. раздел многоcерийных модулей для деталей
• Fieldbus версия — Макс. потребление: 2,5 A
• Fieldbus версия — Напряжение питания: 24 V DC ±10% логика и 24 V DC ±10% питание мощности
• Fieldbus версия — Макс. количество управляемых катушек: 128 катушек на 64 позиции клапанов
• Fieldbus версия — Макс. цифровые/аналоговые I/O: Цифровые входы макс. 128; Аналоговые входы макс. 16; Цифровые выходы макс. 128; Аналоговые выходы макс. 16
• IO-Link версия — Макс. катушек: 64 катушки на 32 позиции клапанов
• IO-Link версия — Тип порта: Class B
• Соответствие и сертификации: REACH, RoHS; EMC; ATEX II 3G Ex ec IIC T4 Gc X II 3D Ex tc IIIC T1 35°C Dc X 0°C≤Ta≤50°C (по запросу для мультиполя); UL
