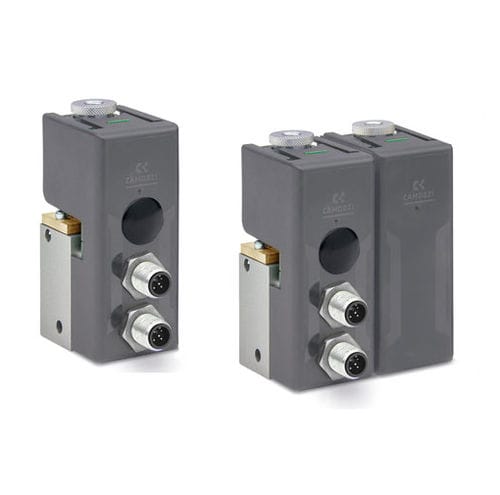

Пропорциональный регулятор расхода OF series

с закрытым контуромдля газадля кислорода

Обзор
Пропорциональный контроллер Open Frame (Series OF) — модульная система для пропорционального управления давлением, расходом и положением. Система состоит из двух базовых модулей: Head и Expansion. Контроллер Open Frame может быть сконфигурирован как решение «под ключ», сокращая время сборки и сложность системы. Различные модули Head и Expansion могут комбинироваться и управляться через простую последовательную связь. Платформа обеспечивает работу в замкнутом цикле по регулированию расхода, давления и положения и подходит для приложений Industry 4.0.

Ключевые характеристики

• Замкнутый цикл управления расходом
• Совместимость с использованием кислорода (опции для специальных уровней чистоты)
• Состоит из двух базовых модулей:
  • Head
  • Expansion
• Индивидуальные решения «под ключ»
• Интерфейсы: аналоговый, CANopen или IO-Link

Области применения
Типичные применения включают смешивание различных газов и управление различными давлениями в разных частях машины. Подходящие отрасли: сборка и робототехника, автомобильное производство, электроника, обработка и упаковка пищевых продуктов, науки о жизни, станки и производственные системы, бумажная и полиграфическая промышленность, пластмассы и резина, текстиль, деревообработка, стекольная промышленность и др.

Детали продукта
Конструкция: модульная, компактная, с прямым приводом
Количество каналов: 2/2-ходовые; 3/3-ходовые; Параллельные
Расход: макс. 90 Nl/min
Среда: сжатый воздух, инертные газы и кислород. Фильтрация в соответствии с ISO 8573-1 класс [7:4:4]
Давление питания [bar]: -1 ÷ 10 bar
Рабочее давление: -1 ÷ 10 bar
Порты: G1/8
Материалы: уплотнения: FKM
Положение монтажа: любое положение
Аналоговый вход: 0-10 V или 4-20 mA
Аналоговый выход: 0-10 V
Питание, потребляемый ток: 24 VDC 0.3A или 12 VDC 0.6A (Head или Expansion Module)
Шинный интерфейс: CANopen CiA 301; IO-Link (тип подключения portclass B)
Степень защиты: IP20
Гистерезис: версия управления давлением ≤ 3%FS; версия управления расходом ≤ 2%FS
Повторяемость [% FS]: версия управления давлением ≤ 1%FS для давлений < 1 Bar ≤ 2%FS; версия управления расходом ≤ 2%FS
Разрешающая способность: версия управления расходом ≤ 2%FS
Линейность: версия управления давлением ≤ 2%FS; версия управления расходом ≤ 5%FS
Температура окружающей среды (мин и макс °C): 0 ÷ 60°C (низкотемпературный режим по запросу)
Вес: 300 г один модуль

Технические характеристики

• Конструкция: модульная, компактная, с прямым приводом
• Количество каналов: 2/2-ходовые; 3/3-ходовые; Параллельные
• Макс. расход: 90 Nl/min
• Совместимость среды: сжатый воздух, инертные газы и кислород (ISO 8573-1 класс 7:4:4)
• Давление питания / рабочее давление: -1 до 10 bar
• Порты: G1/8
• Уплотнения: FKM
• Монтаж: любое положение
• Аналоговый вход: 0-10 V или 4-20 mA
• Аналоговый выход: 0-10 V
• Питание / ток: 24 VDC 0.3A или 12 VDC 0.6A (Head или Expansion)
• Шинные интерфейсы: CANopen CiA 301; IO-Link (portclass B)
• Защита: IP20
• Гистерезис / Повторяемость / Разрешение / Линейность: как указано выше
• Температура работы: 0 ÷ 60 °C (низкотемпературный режим по запросу)
• Вес: 300 г (один модуль)
