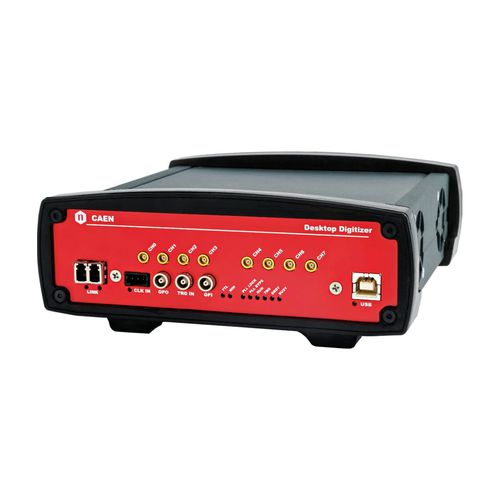

Цифровой преобразователь до 3,2 GS/s DT5743

8 каналов12 битовPCIe

Модель Mod. DT5743 - это настольный модуль, содержащий 8-канальный 12-битный дигитайзер с переключаемым конденсатором 3.2 GS/s, с динамикой одностороннего входа 2.5 Vpp, выпущенный в результате сотрудничества с CEA/IRFU & CNRS/IN2P3/LAL и основанный на чипе SAMLONG. Программируемый ЦАП на каждом канале позволяет регулировать смещение по постоянному току в диапазоне ±1,25 В. Аналоговые входные сигналы непрерывно сэмплируются в SAMLONG (интервалы дискретизации до 312,5 пс) в кольцевой буфер аналоговой памяти (1024 ячейки). При поступлении триггерного сигнала все аналоговые буферы памяти замораживаются и затем оцифровываются с разрешением 12 бит в цифровой буфер памяти. Во время процесса аналогово-цифрового преобразования DT5743 не может обрабатывать другие триггеры (мертвое время: 125 мс). Буфер памяти позволяет хранить до 7 полных событий для каждого канала (1 событие = 1024x12 бит). Буфер может быть считан по USB или оптическому каналу одновременно с записью последовательных событий. Модуль оснащен входом синхронизации на передней панели и PLL для синтеза синхроимпульсов из внутренних/внешних опор. DT5743 поддерживает многоплатную синхронизацию, позволяя синхронизировать все запоминающие устройства с переключаемыми конденсаторами с общим источником тактовой частоты и обеспечивая выравнивание временных меток триггеров. После синхронизации все данные будут выровнены и когерентны на нескольких платах DT5743
