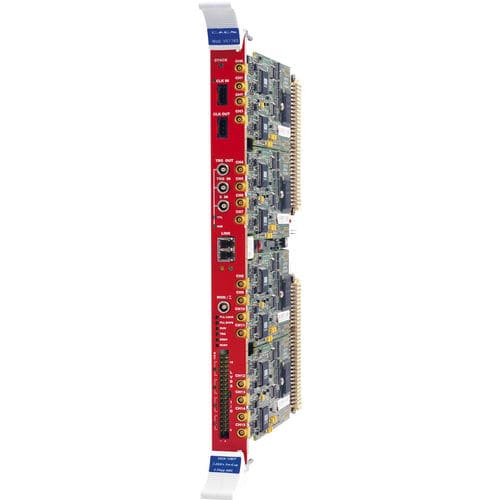

Цифровой преобразователь до 3,2 GS/s V1743

16 каналовPCIeVME

CAEN Mod. V1743 - это модуль VME 6U, в котором установлен 16-канальный 12-битный дигитайзер с переключаемым конденсатором 3.2 GS/s, с односторонней динамикой входного сигнала 2.5 Vpp, выпущенный в результате сотрудничества с CEA/IRFU & CNRS/IN2P3/LAL и основанный на микросхеме SAMLONG. Программируемый ЦАП на каждом канале позволяет регулировать смещение по постоянному току в диапазоне ±1,25 В. Аналоговые входные сигналы непрерывно сэмплируются в SAMLONG (интервалы дискретизации до 312,5 пс) в кольцевой буфер аналоговой памяти (1024 ячейки). При поступлении триггерного сигнала все аналоговые буферы памяти замораживаются и затем оцифровываются с разрешением 12 бит в цифровой буфер памяти. Во время процесса аналогово-цифрового преобразования V1743 не может обрабатывать другие триггеры (мертвое время: 115 мс). Буфер памяти позволяет хранить до 7 полных событий для каждого канала (1 событие = 1024x12 бит). Буфер может быть прочитан по шине VME или оптическому каналу связи одновременно с операцией записи последовательных событий. Модуль оснащен входами и выходами синхронизации на передней панели, а также PLL для синтеза синхроимпульсов из внутренних/внешних опор. V1743 поддерживает многоплатную синхронизацию, позволяя синхронизировать все запоминающие устройства с переключаемыми конденсаторами с общим источником тактового сигнала и обеспечивая выравнивание временных меток триггеров. После синхронизации все данные будут выровнены и когерентны на нескольких платах V1743
