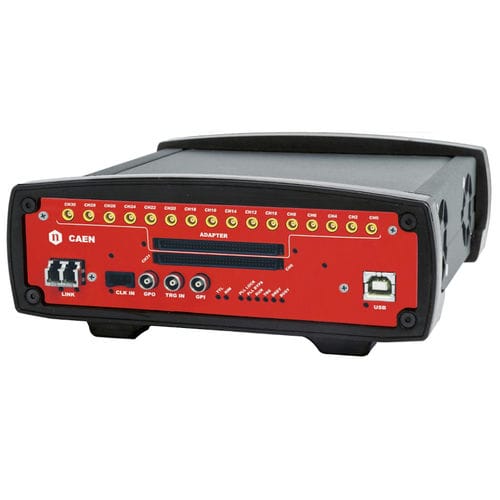

Цифровой преобразователь до 62,5 MS/s DT5740

32 канала12 битовPCIe

DT5740 - это 32-канальный 12-битный 62,5 MS/s (65 MS/s при использовании внешнего генератора) настольный оцифровщик формы волны с динамикой 2 Vpp с односторонним входом на разъемах ERNI SMC. также доступны 16 каналов на коаксиальных разъемах MCX. Также доступна версия с диапазоном полной шкалы входного сигнала 10 Vpp (односторонний) (DT5740C). Смещение по постоянному току регулируется с помощью 16-разрядного ЦАП в каждой 8-канальной группе в диапазоне ±1 В (±5 В). Модуль имеет вход тактового генератора на передней панели и PLL для синтеза тактового генератора из внутренних/внешних опорных сигналов. Поток данных непрерывно записывается в кольцевой буфер памяти. Когда происходит срабатывание триггера, ПЛИС записывает еще N выборок для посттриггера и замораживает буфер, который может быть считан по USB или оптическому каналу. Съемка может продолжаться без мертвого времени в новом буфере. Каждый канал имеет SRAM-буфер мультисобытийной памяти емкостью 192 кС, разделенный на 1 ÷ 1024 буфера программируемого размера. Считывание (по USB или оптическому каналу) из замороженного буфера не зависит от операций записи в активный круговой буфер (хранилище данных АЦП). DT5740 поддерживает многоплатную синхронизацию, позволяя синхронизировать все АЦП с общим источником тактовой частоты и обеспечивая выравнивание временных меток триггеров. После синхронизации все данные будут выровнены и когерентны на нескольких платах DT5740. Сигнал триггера может быть подан извне через вход триггера на передней панели, а также через программное обеспечение, но он может быть сгенерирован и внутри устройства благодаря возможности порогового самотриггера. DT5740 оснащен интерфейсами USB 2.0 и Optical Link. USB 2.0 позволяет передавать данные со скоростью до 30 МБ/с.
