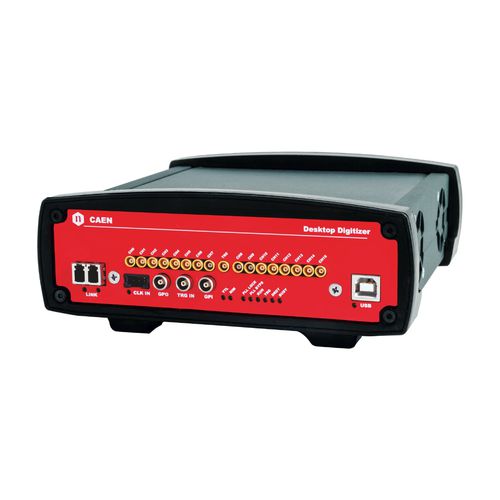

Цифровой преобразователь до 5 GS/s DT5742

16 каналов12 битовPCIe

Модель. DT5742 - это настольный модуль, содержащий 16+1-канальный 12-битный дигитайзер с переключаемым конденсатором 5 GS/s. Входной динамический диапазон составляет 1 Vpp на односторонних коаксиальных разъемах MCX (16-битный ЦАП на каждом канале для управления смещением по постоянному току). Дигитайзер основан на чипе Switched Capacitor Array DRS4 (Domino Ring Sampler). Эта технология основана на серии из 1024 конденсаторов (аналоговая память), в которых аналоговый входной сигнал непрерывно дискретизируется по кругу. Частота дискретизации по умолчанию составляет 5 ГГц и может быть запрограммирована на 2,5 ГГц, 1 ГГц и 750 МГц. Аналого-цифровое преобразование не является одновременным с фазой выборки микросхемы и начинается сразу после выполнения условия триггера, что обеспечивает мертвое время 110 мкс в случае оцифровки только аналоговых входов и 181 мкс в случае оцифровки быстрого триггера TR0. Когда триггер останавливает выборку микросхемы DRS4 (фаза удержания), буфер аналоговой памяти замораживается, и содержимое ячейки становится доступным 12-битному АЦП для цифрового преобразования. Цифровая память позволяет сохранять последующие события, даже если считывание еще не началось. Более того, поскольку буферы цифровой памяти работают как FIFO, активность считывания с USB или Optical Link не влияет на операции записи последующих событий. Доступными источниками триггера являются: Внешний триггер, триггер на разъеме TRG-IN, общий для всех включенных групп. Быстрый (с малой задержкой) локальный триггер, триггер на разъеме TR0, общий для всех включенных групп. Этот режим называется "Fast" или "Low Latency", поскольку задержка срабатывания триггера для удержания DRS4 уменьшается по сравнению с внешним триггером.
