Цифровой преобразователь до 62,5 MS/s

64 канала12 битовPCIe

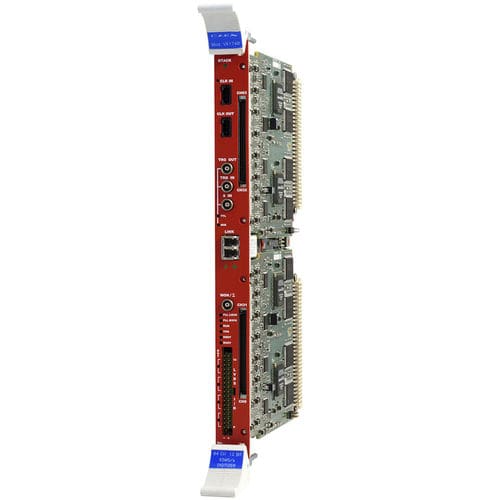

V1740 - это модуль VME 6U шириной 1 блок, в котором размещен 64-канальный 12-битный 62,5 MS/s (65 MS/s при использовании внешнего тактового генератора) Flash ADC Waveform Digitizer с динамикой входного сигнала 2 Vpp в одностороннем режиме на двух разъемах ERNI SMC. Также доступны версии с диапазоном полной шкалы входного сигнала 10 Vpp (односторонний) (V1740A/V1740C). Регулировка смещения по постоянному току (диапазон ±1 В / 5 В) с помощью программируемых 16-разрядных ЦАП (по одному на каждую 8-канальную группу) позволяет правильно дискретизировать биполярный (Vin = ±1 В / 5 В) вплоть до полного положительного (Vin = 0 ÷ +2 В / 10 В) или отрицательного (vin = 0 ÷ -2 В / 10 В) размаха аналогового входа без потери динамического разрешения. Модуль оснащен входами и выходами синхронизации на передней панели, а также PLL для синтеза синхроимпульсов от внутренних/внешних опорных сигналов. Поток данных непрерывно записывается в кольцевой буфер памяти. Когда происходит срабатывание триггера, ПЛИС записывает еще N выборок для посттриггера и замораживает буфер, который может быть прочитан либо по шине VMEbus, либо по оптической линии связи. Сбор данных может продолжаться без мертвого времени в новом буфере. Каждый канал имеет SRAM Multi-Event Buffer, разделенный на 1 ÷ 1024 буфера программируемого размера. Считывание (по шине VMEbus или оптической линии связи) из замороженного буфера не зависит от операций записи в активный буфер (хранилище данных АЦП). По заказу доступны два размера канальной цифровой памяти: 192 кС/час (мод. V1740/V1740C) и 1,5 МС/час (мод. V1740A/V1740B). V1740 поддерживает многоплатную синхронизацию, позволяя синхронизировать все АЦП с общим источником синхросигнала и обеспечивая выравнивание временных меток триггера. После синхронизации все данные будут выровнены и когерентны на нескольких платах V1740.
