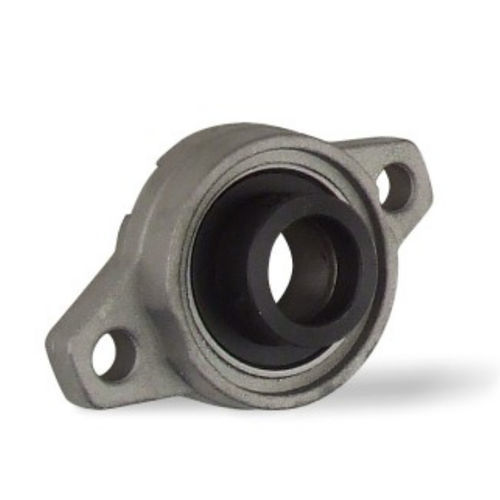

Подшипниковый узел с фланцем SUFL00 series

на шариковом подшипникеиз нержавеющей сталис эксцентрическим стопорным кольцом

Миниатюрные двухболтовые фланцевые подшипники из нержавеющей стали с эксцентриковым стопорным кольцом (SUFL) имеют корпуса из нержавеющей стали и вкладыши из нержавеющей стали. Подшипники, установленные во фланцевом корпусе, используются, когда установочная поверхность подшипника перпендикулярна оси вала. Корпус крепится к фундаменту болтами через отверстия в основании. Стопорная муфта имеет углубление, выполненное эксцентрично относительно отверстия. При монтаже на вал это эксцентричное углубление входит в зацепление с эксцентричным торцом кулачка внутреннего кольца подшипника. Воротник входит в зацепление с внутренним кулачком подшипника. Этот узел плотно фиксирует вал. Установочный винт воротника обеспечивает дополнительную фиксацию.
