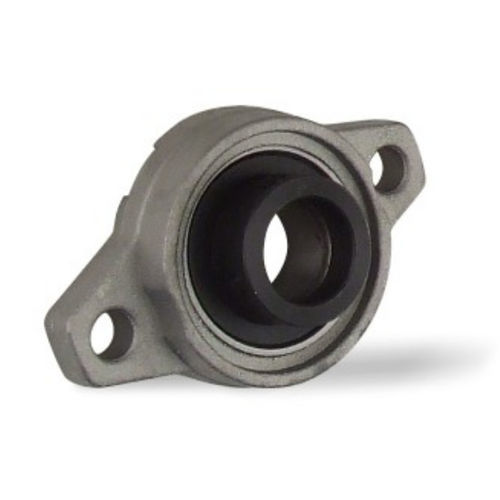

Подшипниковый узел с фланцем UFL00 series

на шариковом подшипникеиз алюминияиз цинка

Миниатюрные двухболтовые фланцевые подшипники с эксцентриковым стопорным кольцом (UFL) имеют корпуса из цинкового алюминия и вкладыши из хромированной стали. Подшипники, установленные во фланцевом корпусе, используются в тех случаях, когда установочная поверхность подшипника перпендикулярна оси вала. Корпус крепится к фундаменту болтами через отверстия в основании. Стопорная муфта имеет углубление, выполненное эксцентрично относительно отверстия. При монтаже на вал это эксцентричное углубление входит в зацепление с эксцентричным торцом кулачка внутреннего кольца подшипника. Воротник входит в зацепление с внутренним кулачком подшипника. Этот узел плотно фиксирует вал. Установочный винт воротника обеспечивает дополнительную фиксацию.
