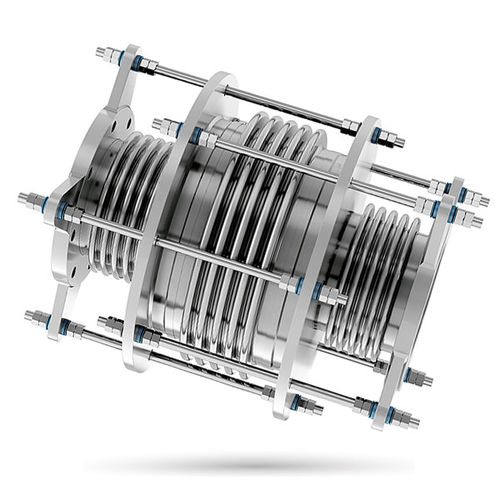

Этот компенсатор предназначен для поглощения осевых и боковых перемещений при сохранении силы давления. Основной принцип этого типа компенсаторов заключается в использовании компенсационного сильфона и двух линейных сильфонов, соединенных контрольными стержнями, для уравновешивания силы давления. Сила давления, действующая на линейный сильфон, уравновешивается силой, действующей на компенсационный сильфон через регулирующие стержни. Цель данного типа компенсаторов - поддержать и уравновесить силу давления таким образом, чтобы не было необходимости в фиксированном креплении в системе трубопроводов, а также чтобы силы и перемещения, действующие на фланцы с подключенным деликатным оборудованием, были снижены до допустимых уровней.
Характеристики и свойства
В зависимости от конструкции поглощают осевые перемещения, боковые перемещения или их комбинацию.
Сохраняет давление в обоих направлениях.
Не требует фиксированного крепления, так как силы давления уравновешены.
Требуется минимальное количество направляющих.
Передает минимальные нагрузки на подключенное оборудование.
Применяются в тех случаях, когда необходимо воспринять осевые и боковые перемещения, но нет места для установки анкеров или такая установка будет очень дорогостоящей.
---
