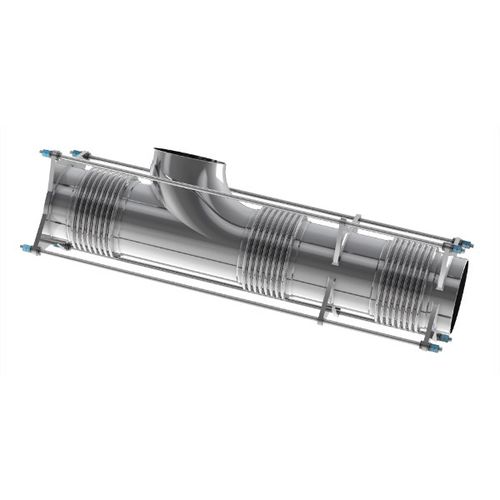

Этот сбалансированный по давлению металлический компенсатор используется в случаях изменения направления, когда компенсатор с регулирующими стержнями должен поглощать осевое перемещение, сохраняя силу давления. Колено, используемое для изменения направления, устанавливается между линейным сильфоном и компенсационным сильфоном, который имеет такую же площадь и соединен с регулирующими стержнями, предназначенными для поддержания силы давления. В зависимости от бокового перемещения используется одинарный или универсальный линейный сильфон.
Характеристики и свойства
В зависимости от конструкции поглощают осевые перемещения, боковые перемещения или их комбинацию.
Сохраняет давление в обоих направлениях.
Не требует фиксированного крепления, так как силы давления уравновешены.
Требуется минимальное количество направляющих.
Передает минимальные нагрузки на подключенное оборудование.
Цель данного типа компенсаторов - поддерживать и уравновешивать силу давления таким образом, чтобы не требовалось фиксированное крепление в системе трубопроводов, а также чтобы силы и перемещения на фланцах с подключенным деликатным оборудованием были снижены до допустимых уровней, при этом осевые и боковые перемещения поглощаются.
---
