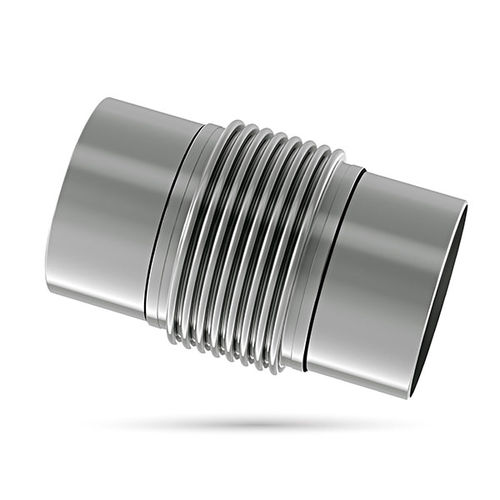

Этот компенсатор состоит из одного сильфона и его соединений. Он может воспринимать движения в любом направлении, осевые, угловые и боковые.
В основном он используется для поглощения осевых расширений в продольном направлении прямых трубопроводных систем, хотя в зависимости от их конструкции он может поглощать небольшие угловые и боковые перемещения. Это наиболее простой тип, хотя трубопровод должен быть управляемым (закрепленным и направляемым), чтобы предусмотренные движения были удобно направлены в нужную сторону для правильной работы.
Такая конструкция не выдерживает давления и должна поддерживаться надлежащим образом спроектированными стационарными креплениями.
Характеристики и свойства
Самый экономичный компенсатор
Не удерживает силу давления
Поглощает осевые, боковые и угловые перемещения
Должны быть правильно закреплены и направлены.
Не противостоит силе давления и должен опираться на правильно спроектированные анкерные крепления. В противном случае соединение может перенапрячься, что приведет к катастрофическим последствиям.
---
