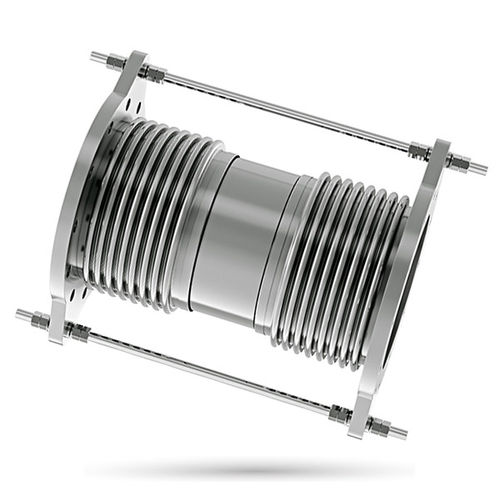

Универсальный компенсатор состоит из двух одинарных сильфонов, разделенных центральной трубой и фланцами со стяжными шпильками. Основная задача этого типа конструкции - добиться высокой способности поглощать осевые и боковые перемещения. Эта способность зависит от конструкции сильфона и длины промежуточной секции.
Большая длина означает большую способность к поглощению. Возможное расширение промежуточного барабана также поглощается двумя сильфонами. Установка управляющих стержней, рассчитанных на силу давления и закрепленных с помощью выступов на трубах или фланцах, может устранить необходимость в стационарном креплении.
Характеристики и свойства
Применяется для низких давлений.
Поглощает большие боковые перемещения.
Отпадает необходимость в стационарном креплении.
Система труб должна быть направлена.
При установке управляющих стержней теряется способность поглощать осевые перемещения.
---
