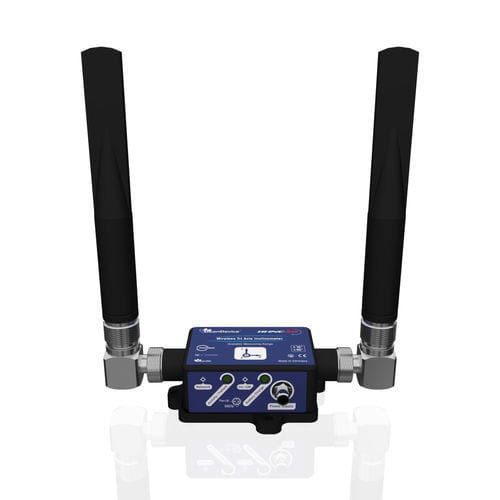

Трехосевой наклономер HI-INC-SR

радиодвухточечныйMEMS

Обзор продукта BeanDevice® HI-INC SR - это высокопроизводительный беспроводной трехосевой инклинометр с масштабируемым диапазоном измерений (±10° и ±90°, с автоматической настройкой диапазона в зависимости от применения). Он обеспечивает исключительную точность измерений, достигая ±0,01° для диапазона ±10° и ±0,02° для диапазона ±90°. Кроме того, прибор оснащен встроенным температурным датчиком, расположенным в основании устройства, для контроля температуры оборудования или конструкции. Основные характеристики

• Высокопроизводительный беспроводной трехосевой инклинометр с масштабируемым диапазоном: ±10° (точность ±0,01°) и ±90° (точность ±0,02°)
• Встроенный датчик температуры: Обеспечивает компенсацию температуры в реальном времени и мониторинг состояния оборудования/конструкции
• Надежное беспроводное соединение: 2,4 ГГц без лицензии для надежной передачи данных на большие расстояния в промышленных условиях
• Универсальный монтаж: Варианты винтового или двойного винтового и магнитного крепления для простой и надежной установки на любой поверхности
• Варианты антенн: Высокая усиленная для увеличения дальности действия или компактная радиоантенна для установки в жестких условиях ограниченного пространства
• Прочная конструкция: IP67 водонепроницаемый алюминиевый корпус, легкий и ESD-защищенный для надежного использования
• Высокая емкость регистрации: 8 М записей и перезаряжаемая батарея для непрерывного мониторинга

Выбор высокопроизводительных антенн Наши антенные решения разработаны для обеспечения надежной беспроводной связи в различных условиях эксплуатации:

• Радомная антенна: Компактная, надежная, идеально подходит для приложений с ограниченным пространством. Типичный радиус действия беспроводной связи: 150 м (в прямой видимости), 30-60 м (вне прямой видимости)
• Антенна High-Gain: Оптимизирована для максимального радиуса действия, до 400 м (в прямой видимости), 60-120 м (вне прямой видимости)

Варианты крепления для любых условий Разверните свой датчик быстрее и умнее с помощью универсальных монтажных решений, разработанных для любой поверхности, в любой среде и без лишних хлопот при установке.

• Стандартное винтовое монтажное основание: Постоянное и надежное крепление для долгосрочного применения. Идеально подходит для установки в промышленных условиях, на улице или в условиях повышенной вибрации.
• Двухрежимное основание (добавьте -M к коду продукта): Магнитное и винтовое крепление в одном - никаких дополнительных деталей не требуется. Крепится на магнитах (удерживает 10+ кг) или на винтах. Идеально подходит для быстрого развертывания или многоразовой установки.
• Опционально: Настенный кронштейн 90° с бычьим глазом: Точное выравнивание для вертикального/настенного монтажа. Совместим с обеими монтажными базами.

Программное обеспечение и интеграция BeanDevice® HI-INC SR поставляется с бесплатной версией BeanScape® 2.4GHz Lite, предлагающей:

• Визуализацию данных в реальном времени для быстрого мониторинга на месте
• Запись данных и резервное копирование в формате CSV, что позволяет легко проводить анализ и создавать отчеты
• Интеграцию с системами сторонних производителей по протоколу Modbus TCP/RTU/ASCII (через BeanGateway®)

Применения BeanDevice® HI-INC SR подходит для широкого спектра применений, включая:

• Землеустроительные работы
• Мониторинг состояния конструкций (SHM)
• Испытания и измерения
• Мониторинг шпал железнодорожных путей
• Мониторинг мостов
• Мониторинг антенных базовых станций
• Мониторинг грузовых судов
• Мониторинг строительных площадок

Включенные аксессуары

• 1x магнит для включения/выключения устройства
• 1x колпачок M8 для блока питания

Дополнительные аксессуары и услуги

• Внешний блок питания: Настенная вилка, переключаемый режим питания 12 В @ 1,25 А с герметичным штекером M8 (IP67/Nema 6)
• Солнечная система Standalone: Высокоэффективная солнечная панель с контроллером солнечной зарядки и свинцово-кислотной батареей (различные наименования для версий XT и RB)
• Внешний основной элемент в водонепроницаемом корпусе IP67: Водонепроницаемый батарейный блок IP67 для долгосрочного мониторинга, совместимый с версиями XT и RB
• Монтаж на кронштейне: 90° кронштейн для BeanDevice (смартсенсор Xrange) с 4 x M5 винтами + контргайка
• Удлинительный кабель M8 для внешнего питания: Формованный кабель с штекером M8-3pins, доступен в вариантах длины 2м, 5м и 10м
• Сертификат калибровки, предоставленный Beanair Sensors (метод статической калибровки на гранитной плите DIN876)

Технические характеристики Технические характеристики датчиков Технология инклинометра: Точная и маломощная технология MEMS Масштабируемый диапазон измерения: выбираемый пользователем диапазон ±10° или ±90°, с автоматической настройкой диапазона в зависимости от применения Разрешение датчика: 0.0055° Плотность шума: для диапазона ±10°: 0.0007 °/√Гц по оси Y, 0,008 °/√Гц по осям X, Z; для диапазона ±90°: 0.0012 °/√Гц по всем осям Точность датчика (полная шкала, @ 25°C, режим статических измерений каждые 2 с): ±0,01° для диапазона измерений ±10°, ±0,02° для диапазона измерений ±90° Зависимость чувствительности от температуры (диапазон температур от -25°C до +85°C): ±0,1 % Дрейф смещения за время жизни (@25°C): ±0,08 ° Частотная характеристика датчика (-3 дБ): От постоянного тока до 10 Гц для диапазона измерений ±10°, от постоянного тока до 40 Гц для диапазона измерений ±90° (автоматический диапазон), от постоянного тока до 70 Гц для диапазона измерений ±90° Калибровка: Калибровка на заводе для диапазона ±10° и ±90° с сохранением настроек калибровки во флэш-памяти датчика. Используемый метод калибровки: Калибровка встык с эталонным датчиком. Процедуры повторной калибровки доступны на веб-сайте, и датчик может быть повторно откалиброван самим пользователем или с помощью внешней лаборатории. Встроенный датчик температуры Диапазон температур: от -40°C до +60°C Разрешение измерения: ±0,06°C Точность датчика: ±1°C Конфигурируемые настройки из программного обеспечения BeanScape® 2.4GHz Режим сбора данных: Статический сбор данных: Сбор данных при низком рабочем цикле (LDCDA) и режим тревоги (на основе пороговых значений тревоги). Сердечный ритм измерений от 1 с до 24 часов. Динамический сбор данных (недоступен для устройств с расширением XT): Потоковый режим и режим S.E.T. (потоковый режим с триггером событий) Порог тревоги: Трехуровневые сигналы тревоги: Тревога < Действие < Тревога Частота выборки (в потоковом режиме и режиме S.E.T.): Минимум: 1 SPS; макс: 20 SPS по каждой оси для диапазона измерения ±10° (статический и автоматический диапазон), для диапазона измерения ±90° (автоматический диапазон); макс: 80 SPS по каждой оси для диапазона измерения ±90° (статический диапазон) Масштабируемый диапазон измерений: ±10°, ±90° и автоматические ±10°/±90° Режим питания: Режим экономии заряда батареи и режим активного питания (недоступен для версии XT, внешний источник питания) Радиочастотные характеристики Стек протоколов беспроводной связи: Сверхмощная и безлицензионная радиотехнология 2,4 ГГц (IEEE 802.15.4E) Топология WSN: Точка-точка / звезда Скорость передачи данных: 250 Кбит/с Радиочастотные характеристики: ISM 2.4GHz - 16 каналов. Архитектура разнесения антенн, разработанная BeanAir® Мощность TX: +18 дБм Чувствительность приемника: -104 дБм Максимальная дальность радиосвязи: Антенна высокого усиления: 400 м (L.O.S., антенна направлена в вертикальное положение, BeanGateway установлен на мачте высотой 10 метров), 60-120 м (N.L.O.S.); Встроенная антенна Radome: 150 м (L.O.S.), 30-60 м (N.L.O.S.) Антенна: Разнообразие антенн; версия антенны High Gain: 2 x N-Type антенны 5dBi, IP67; версия антенны Radome: 2 x антенны 1,9 dBi, IP67 Встроенный регистратор данных Объем памяти: до 8 миллионов точек данных Беспроводная загрузка данных: 20 минут для загрузки полной памяти (среднее время) Функция TimeSync: Синхронизация часов по беспроводным сенсорным сетям (WSN) Точность синхронизации часов: ±2,5 мс (при 25°C) Характеристики кристалла: Допуск ±10ppm, стабильность ±10ppm Окружающая среда и механические характеристики Корпус: Алюминиевый AL6061 и водонепроницаемый корпус Размеры в мм (ДхШхГ): 100 x 71 x 38 (без антенны Radome, с монтажной проушиной) Вес (с внутренней батареей и антенной Radome): 240 г (винтовое крепление), 265 г (магнитное крепление) Вес (с внутренним аккумулятором и антенной High Gain): 440 г (винтовое крепление), 465 г (магнитное крепление) Устойчивость к ударам: 150g в течение 50 мс Рабочая температура: RB: Внутренняя аккумуляторная батарея: от -40°C до +60°C; XT: Внешний источник питания: -40°C - +75°C во время разряда батареи. Если датчик подвергается прямому солнечному излучению, необходимо использовать солнцезащитный козырек Максимальная влажность: 90 %RH Нормы и радиосертификация: CE Маркировка Директива R&TTE (Радио) ETSI EN 300 328, FCC (Северная Америка), ARIB STD-T66 Ver 3.6, ROHS - Директива 2002/95/EC Базовая пластина: Алюминий черный анодированный AL 7075 с прочным трехточечным креплением. Вариант винтового монтажа: устройство должно быть установлено на ровной и гладкой поверхности с помощью 3 винтов, размер M5. Момент затяжки 5 ± 1 Нм. Вариант крепления на магнит: устройство должно быть установлено на стальную поверхность. Рейтинг IP|NEMA: IP67 | Nema 6 Источник питания Встроенное зарядное устройство: Встроенное зарядное устройство для литий-ионных аккумуляторов с высокоточным контролем состояния аккумулятора (защита от перенапряжения/перегрузки по току/короткого замыкания/пониженного напряжения, контроль температуры аккумулятора) Потребляемый ток @ 3,3 В: Во время сбора данных: 30 - 40 мА; Во время радиопередачи: 55 мА @ 18dBm; В режиме экономии батареи: < 30 мкА Внешний источник питания: 8-28 В постоянного тока с защитой от обратной полярности; IEC-61000-4-2: ESD 30 кВ (воздух), 30 кВ (контакт); защита от перенапряжения > 28 В постоянного тока (600 Вт в течение 10 с макс.) Аккумуляторная батарея: 2 Ач, литий-полимерная батарея Характеристики / Технические характеристики

• Беспроводной трехосевой инклинометрический датчик на основе технологии MEMS
• Изменяемый диапазон: ±10° или ±90° с автоматической регулировкой диапазона
• Высокое разрешение: 0.0055°
• Высокая точность: ±0,01° для диапазона ±10°, ±0,02° для диапазона ±90°
• Сверхмощная и безлицензионная радиотехнология 2,4 ГГц (IEEE 802.15.4E)
• Беспроводной диапазон: Антенна с высоким коэффициентом усиления: 400 м макс. LOS, 60-120 м (N.L.O.S.); Встроенная низкопрофильная антенна: 150 м макс., 30-60 м (N.L.O.S.)
• Максимальная частота дискретизации: 80 выборок в секунду (конфигурация диапазона ±90°)
• Встроенный датчик температуры для мониторинга температуры оборудования/конструкций
• Бесконтактное включение/выключение питания для более быстрой и безопасной установки
• Потребление тока в режиме экономии батареи: < 40 мкА @3,3 В
• Встроенный регистратор данных: до 8 миллионов точек данных (с датировкой событий)
• Встроенный литий-полимерный аккумулятор с промышленным зарядным устройством (8-28 В постоянного тока)
• Водонепроницаемый (IP67 | Nema 6) алюминиевый корпус (размеры Lxlxh: 100x71x38 мм)
• Монтаж: винтовой или магнитный монтаж
