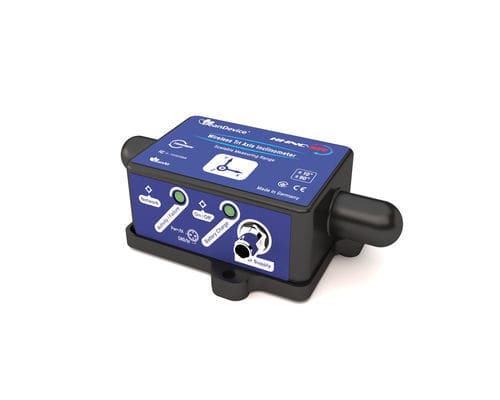

Трехосевой наклономер HI-INC SR

радиоIoTMEMS

Обзор продукта:BeanDevice® HI-INC SR - это высокопроизводительный беспроводной трехосевой инклинометрический датчик на основе технологии MEMS, предназначенный для промышленных систем мониторинга. Он имеет масштабируемый диапазон измерений (±10° и ±90°, с автоматической настройкой диапазона в зависимости от применения) и обеспечивает исключительную точность (±0,01° для диапазона ±10° и ±0,02° для диапазона ±90°). Устройство также оснащено встроенным датчиком температуры, расположенным в основании устройства, для мониторинга температуры оборудования или конструкции.Основные характеристики:Высокопроизводительный беспроводной трехосевой инклинометр с масштабируемым диапазоном: ±10° (точность ±0,01°) и ±90° (точность ±0,02°)Встроенный датчик температуры для компенсации температуры в реальном времени и мониторинга состояния оборудования/конструкцииНадежное беспроводное соединение: 2,4 ГГц без лицензии для надежной передачи данных на большие расстояния в промышленных условиях (IEEE 802.15.4E)Универсальный монтаж: Винтовой или двойной винтовой и магнитный монтаж для простой и надежной установки на любой поверхностиВарианты антенн: Высокая антенна для увеличения дальности действия или компактный купол для жестких условий эксплуатации в ограниченном пространствеПрочная конструкция: Водонепроницаемый алюминиевый корпус IP67, легкий и защищенный от электростатического разряда для надежного использованияВысокая емкость регистрации: Хранит до 8 миллионов записей и оснащен перезаряжаемой батареей для непрерывного мониторингаВыбор высокопроизводительной антенны:Радомная антенна: Компактная, прочная, идеальная для применения в условиях ограниченного пространства. Типичный радиус действия беспроводной связи: 150 м (прямая видимость), 30-60 м (не прямая видимость)Антенна High-Gain: Оптимизирована для максимального радиуса действия, до 400 м (по прямой видимости), 60-120 м (вне прямой видимости)Варианты монтажа:Стандартная винтовая монтажная база: Постоянное и надежное крепление для длительного использования, идеально подходит для промышленных, наружных или высоковибрационных установокДвухрежимное основание (добавьте -M к коду продукта): Магнитное + винтовое в одном, магнитное крепление (удерживает 10+ кг) или винтовое для постоянного крепления, идеально подходит для быстрого развертывания или многоразовой установкиОпционально: настенный кронштейн 90° с бычьим глазом для точного выравнивания для вертикального/настенного монтажа, совместим с обоими монтажными основаниямиПрограммное обеспечение и интеграция:Поставляется с бесплатной версией BeanScape® 2.4GHz Lite для визуализации данных в реальном времени и регистрации/резервного копирования данных в формате CSVПоддерживает интеграцию со сторонними системами по протоколу Modbus TCP/RTU/ASCII (через BeanGateway®)Области применения:Землеустроительные работыМониторинг состояния конструкций (SHM)Испытания и измеренияМониторинг железнодорожных шпалМониторинг мостовМониторинг антенных базовых станцийМониторинг грузовых судовМониторинг строительных площадокТехнические характеристики:Технология инклинометра: Точная и маломощная технология MEMSИзменяемый диапазон измерений: ±10° или ±90°, с автоматической регулировкой диапазонаРазрешение датчика: 0.0055°Плотность шума: диапазон ±10°: 0.0007 °/√Гц (Y), 0,008 °/√Гц (X, Z); ±90° диапазон: 0.0012 °/√Гц (все оси)Точность датчика: ±0,01° для диапазона ±10°, ±0,02° для диапазона ±90°Зависимость чувствительности от температуры: ±0,1 % (от -25°C до +85°C)Дрейф смещения (@25°C): ±0,08°Частотная характеристика датчика (-3 дБ): DC до 10 Гц (±10°), DC до 40 Гц (±90°, автодиапазон), DC до 70 Гц (±90°)Калибровка: Заводская калибровка на ±10° и ±90°, настройки сохранены во флэш-памяти датчика, возможна повторная калибровка пользователем или внешней лабораториейВстроенный датчик температуры: Диапазон: от -40°C до +60°C, Разрешение: ±0,06°C, Точность: ±1°CБеспроводной стек протоколов: IEEE 802.15.4E, ISM 2,4 ГГц, 16 каналов, скорость передачи данных 250 Кбит/с, мощность TX +18 дБм, чувствительность приемника -104 дБмМаксимальная дальность радиосвязи: Антенна High Gain: 400 м (LOS), 60-120 м (NLOS); Антенна Radome: 150 м (LOS), 30-60 м (NLOS)Разнообразие антенн: High Gain: 2 x N-Type Antenna 5dBi, IP67; Radome: 2 x Antenna 1.9 dBi, IP67Встроенный регистратор данных: До 8 миллионов точек данных, 20 минут для загрузки полной памяти по беспроводной связиФункция TimeSync: Точность синхронизации часов ±2,5 мс (при 25°C), допуск кристалла ±10ppmКорпус: Алюминий AL6061, водонепроницаемость IP67 (Nema 6), размеры 100 x 71 x 38 мм (без антенн), вес: 240 г (винтовое крепление, радиокупол), 265 г (магнитное, радиокупол), 440 г (винтовое, высокое усиление), 465 г (магнитное, высокое усиление)Ударопрочность: 150 г в течение 50 мсОперационная температура: RB: от -40°C до +60°C; XT: от -40°C до +75°C (разряд батареи)Максимальная влажность: 90 %RHCertifications: CE, FCC, ARIB STD-T66 Ver 3.6, ROHSБазовая пластина: Алюминий черный анодированный AL 7075, прочное трехточечное крепление, винтовое крепление (3 x M5, 5 ± 1 Нм), крепление на магнитах (стальная поверхность)Источник питания: Встроенная литий-полимерная аккумуляторная батарея (2 Ач), промышленное зарядное устройство (8-28 В постоянного тока), защита от перенапряжения/перегрузки по току/короткого замыкания/пониженного напряжения, контроль температуры батареи, потребляемый ток: 30-40 мА (сбор данных), 55 мА (радиопередача),Входящие в комплект аксессуары:1х магнит для включения/выключения устройства1х заглушка M8 для блока питанияДополнительные аксессуары:Внешний блок питания (настенная вилка, режим переключения 12В @ 1.25A, герметичный разъем M8, IP67)Автономная солнечная система (различные рекомендации для версий RB и XT)Внешний основной элемент в водонепроницаемом корпусе IP67 (батарейный блок с 3 x 6500mAh Li-SOCL2 элементами, арт. PRIM-XTENDER)90° кронштейн для крепления (арт: SMART-BRACK-MNT)Удлинительные кабели M8 (2 м, 5 м, 10 м, арт.: CBL-M8-2M, CBL-M8-5M, CBL-M8-10M)Сертификат калибровки (арт.: CERT-CAL-SMART)Гарантия: 2-летняя ограниченная гарантия на дефекты, вызванные дефектом материалов или изготовления.
