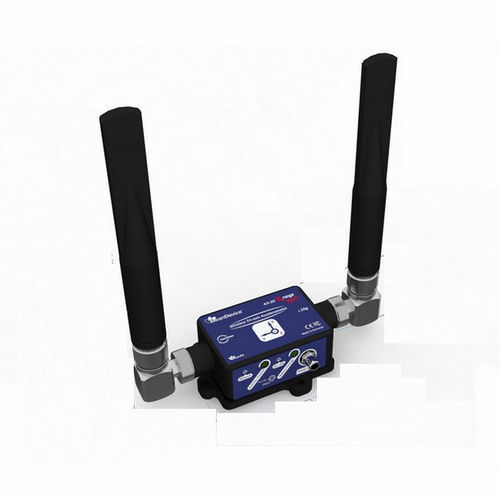

Трехосевой акселерометр Beandevice AX-3D XRange ±2g or ±10g - High Gain Antenna

MEMSбеспроводнойпрограммируемый

Обзор продукта:BeanDevice® 2.4GHz AX-3D XRange - это высокопроизводительный беспроводной датчик вибрации, предназначенный для промышленного IoT-мониторинга. Он сочетает в себе прочность, точность и возможность беспроводного подключения на большие расстояния, что позволяет проводить анализ вибрации в реальном времени, предиктивное обслуживание и мониторинг состояния конструкций машин, мостов и строительных площадок.Основные характеристики:Малошумный трехосевой датчик вибрации: ±2g (45 мкг/√Гц) или ±10g (100 мкг/√Гц) для точного мониторинга вибрации IoT в SHM и предиктивном обслуживании.Надежное беспроводное подключение: 2,4 ГГц без лицензии для надежной передачи данных на большие расстояния в промышленных условиях.Обработка в режиме реального времени и соответствие требованиям: Отчетность по DIN 4150-3 (±2g) через BeanScape® с БПФ, PPV и предупреждениями.Фильтр сглаживания: Дистанционно программируемый фильтр Баттерворта 5-го порядка для получения чистых и точных данных о вибрации и анализа БПФ.Универсальный монтаж: Винтовое или двойное винтовое и магнитное крепление для простой и надежной установки на любой поверхности.Варианты антенн: Высокая усиленная для увеличения дальности действия или компактный купол для жестких, ограниченных в пространстве установок.Прочная конструкция: IP67 водонепроницаемый алюминиевый корпус, легкий и ESD-защищенный для прочного использования.Высокая емкость регистрации: Хранит 8M журналов и перезаряжаемый аккумулятор для непрерывного мониторинга.Встроенный аппаратный фильтр:Оснащенный сглаживающим фильтром 5-го порядка (программируемым дистанционно) и программным IIR-фильтром, BeanDevice® 2.4GHz AX-3D XRange обеспечивает надежную работу в сложных условиях, таких как строительные площадки и структурный мониторинг.Функция TimeSync®: Обеспечивает синхронизацию времени ±2,5 мс в беспроводных сетях датчиков, улучшая слияние данных и модальный анализ.Высокопроизводительные антенны:Радомная антенна: Компактная, надежная, идеально подходит для приложений с ограниченным пространством. Типичный радиус действия: 150 м (LOS), 30-60 м (NLOS).Антенна High-Gain: Оптимизирована для максимального радиуса действия. Типичный радиус действия: 400 м (LOS), 60-120 м (NLOS).Варианты монтажа для любых условий:Стандартная винтовая монтажная база: Постоянное и надежное крепление для долгосрочного применения. Идеально подходит для установки в промышленных условиях, на улице или в условиях повышенной вибрации.Двухрежимное основание (добавьте -M к коду продукта): Магнитное и винтовое крепление в одном - никаких дополнительных деталей не требуется. Магнитное крепление (10+ кг) или винтовое крепление. Идеально подходит для быстрого развертывания или многоразового использования.Дополнительно: Настенный кронштейн 90° с Bullseye: Точное выравнивание для вертикального/настенного монтажа. Совместим с обеими монтажными базами.Расширенный анализ вибрации с BeanScape® Premium:Мониторинг в режиме реального времени: Визуализация данных о вибрации и скорости.Комплексные инструменты анализа: БПФ (быстрое преобразование Фурье), PPV (пиковая скорость частиц) и измерения скорости.Автоматизированная отчетность: Результаты БПФ со значениями PPV и отчеты по анализу скорости в соответствии со стандартом DIN 4150-3.Проактивные оповещения: Автоматически генерирует уведомления о тревоге по электронной почте при превышении пороговых значений.Области применения:Мониторинг вибрации грунта на строительных площадкахДинамические измерения для подвижного составаИспытания и измерения для подвижного составаМониторинг состояния конструкций (SHM) для зданий и инфраструктурыАнализ вибрации для предиктивного обслуживания и диагностикиПо сравнению со стандартной версией, модель XRange обеспечивает повышенную емкость регистратора данных и поддерживает как винтовой, так и магнитный монтаж для большей гибкости установки.Технические характеристики:Высокопроизводительный беспроводной трехосевой датчик вибрации на основе технологии MEMSОтображение БПФ и скорости в реальном времениАвтоматический отчет, соответствующий стандарту DIN4150-3 (Excel, PDF и Word) со значениями БПФ, ППВ и скорости (версия ± 2g с BeanScape® 2.4GHZ Premium)Расширенные режимы измерения: непрерывный мониторинг или режим триггера событийБеспроводной диапазон: Антенна с высоким коэффициентом усиления: 400 м максимум LOS, 60-120 м (NLOS); Встроенная низкопрофильная антенна: 150 м максимум, 30-60 м (NLOS)Диапазон измерений: ± 2 г или ± 10 гОчень низкая плотность шума: 45 мкг/√Гц (версия ± 2g), 100 мкг/√Гц (версия ± 10g)Максимальная частота дискретизации: 3 KSPS (если включен 1 канал)Сглаживающий аппаратный фильтр Баттерворта (5-го порядка) с программируемой частотой среза от 1 Гц до 2 КГцВстроенный регистратор данных: до 8 млн. точек данных (с датировкой событий)Встроенный литий-полимерный аккумулятор с промышленным зарядным устройством (8-28 В постоянного тока)Водонепроницаемый (IP67 | Nema 6) алюминиевый корпус (размеры Lxlxh: 100x71x38 мм)Способ монтажа: винтовой монтаж или магнитный монтажФункция TimSync: Синхронизация времени по беспроводным сенсорным сетям с точностью ±2,5 мсТехнические характеристики акселерометра:Технология акселерометра: Точная и маломощная технология MEMSРазрешение датчика: ±2g версия: 0.1mg; ±10g версия: 0.3mgТипичная нелинейность (полная шкала, @ 25°C): ±0.1%Аналогово-цифровой преобразователь: 16-битный, архитектура SAR с температурной компенсациейЧастотная характеристика датчика (-3 дБ): DC - 800 ГцСпектральная плотность шума: ±2g верс: 45 мкг/√Гц; ±10g версия: 100 мкг/√ГцОтклонение смещения от RT по температуре: ±0.1 мг/°СОтклонение чувствительности от RT по температуре: ±2g версия: ±0.01 %/°C (XY), ±0.02 %/°C (Z); ±10g версия: ±0.01 %/°Коэффициент смещения: ±2g версия: 2 мг; ±10g версия: ±0,2 % (XY), ±0,1 % (Z)Коэффициент чувствительности: ±2g версия: ±1,25 % (X-Y), ±0,2 % (Z); ±10g версия: ±1,6 % (X-Y), ±0,2 % (Z)Чувствительность по поперечной оси: 1 %Аппаратный фильтр сглаживания: Фильтр Баттерворта 5-го порядка - частота среза: от 1 Гц до 2000 Гц программируется дистанционно (BeanScape®)РЧ-характеристики:Стек беспроводных протоколов: Сверхмощная и безлицензионная радиотехнология 2,4 ГГц (IEEE 802.15.4E)Топология WSN: Точка-точка / звездаСкорость передачи данных: 250 Кбит/сХарактеристики РЧС: ISM 2.4GHz - 16 каналов. Архитектура разнесения антенн, разработанная BeanAir®Мощность TX: +18 дБмЧувствительность приемника: -104 дБмМаксимальная дальность радиосвязи: Антенна High Gain: 400 м (LOS), 60-120 м (NLOS); Интегрированная антенна Radome: 150 м (LOS), 30-60 м (NLOS)Разнообразие антенн: Версия антенны High Gain: 2 x N-Type антенны 5dBi, IP67; Версия антенны Radome: 2 x антенны 1.9 dBi, IP67Механические и экологические характеристики:Корпус: Алюминиевый AL6061 и водонепроницаемый корпусРазмеры в мм (ДхШхГ): 100 x 71 x 38 (без антенн Radome, с монтажной проушиной)Вес (с внутренним аккумулятором и антенной Radome): 240 г (винтовое крепление), 265 г (магнитное крепление)Вес (с внутренним аккумулятором и антенной High Gain): 440 г (винтовое крепление), 465 г (магнитное крепление)Устойчивость к ударам: 150 г в течение 50 мсЭксплуатационная температура: от -40 °C до +60 °C (при прямом солнечном облучении требуется солнцезащитный козырек)Максимальная влажность: 90 %Рабочие характеристики и радиосертификация: CE Маркировка Директива R&TTE (Радио) ETSI EN 300 328, FCC (Северная Америка), ARIB STD-T66 Ver 3.6, ROHS - Директива 2002/95/ECБазовая пластина: Алюминий черный анодированный AL 7075 с прочным трехточечным креплениемОпция крепления на винтах: 3 винта, размер M5. Момент затяжки 5 ± 1 НмМонтаж с помощью магнита: устройство должно быть установлено на стальную поверхностьРейтинг IP|NEMA: IP67 | Nema 6Входящие в комплект аксессуары:1x магнит для включения/выключения устройства1x колпачок M8 для блока питанияДополнительные аксессуары и услуги:Внешний блок питания: Настенная вилка, переключаемый режим питания 12 В @ 1,25 А с герметичным штекером M8 (IP67/Nema 6)Крепление кронштейна: 90° кронштейн для BeanDevice (Xrange smartsensor) с 4 x M5 винтами + контргайкаУдлинительный кабель M8 для внешнего источника питания: Формованный кабель с штекером M8-3pins, ПВХ с защитой экрана, IP67 | Nema 6, Длина кабеля: 2м, 5м, 10мСертификат калибровки предоставлен Beanair Sensors (метод статической калибровки на гранитной поверхностной плите DIN876)
