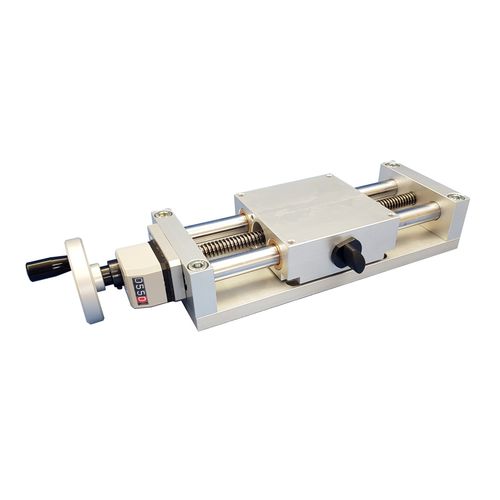

Стол позиционирования с ручным управлением Type 309D/G/L/M
линейный1 осьсверхточный

стол позиционирования с ручным управлением
стол позиционирования с ручным управлением
стол позиционирования с ручным управлением
стол позиционирования с ручным управлением
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Направление
линейный
Тип
с ручным управлением
Количество осей
1 ось
Другие характеристики
сверхточный, с обратным шагом, с трапециевидным винтом
Ход

МИН.: 0 mm
(0 in)

МАКС.: 400 mm
(15,748 in)

Нагрузка

МИН.: 2 kg
(4,41 lb)

МАКС.: 50 kg
(110,23 lb)

Описание

Стол с ручным позиционированием, приводимый в движение ведущим винтом 2 штанги на бронзовых подшипниках или шариковых втулках Опции : Маховик или рукоятка Индикатор позиционирования Зажим позиции Монтаж на столе ручного позиционирования XY Прецизионные ручные столы Направляющая обеспечивается 2 стержнями на 4 калиброванных бронзовых подшипниках (уменьшенный люфт) или 4 шариковыми втулками для направления без люфта. Длина направляющих столов с длинным корпусом (309L/M) позволяет воспринимать большие нагрузки и крутящие моменты. Точность осевого позиционирования этих столов составляет <0,15 мм (на практике 0,02-0,10 мм). Но блокировка в положении производится на каретке, давлением на направляющий стержень, чтобы после блокировки убрать осевой люфт гайки трапецеидального винта. Ручные скрещенные столы XY или YZ Для создания скрещивающихся столов XY столы устанавливаются один на другой непосредственно корпусом (только в варианте с длинным корпусом) с опцией 308922 * выполнения гладких отверстий в корпусе стола. Для объединения двух столов в YZ предпочтительнее использовать подъемный стол для оси Z, установленный своим торцом на корпусе горизонтального стола. Маховик, индикатор и максимальный ход ручных столов На выходе вала имеется резьба для непосредственного ввинчивания маховика или ручки захвата с индикатором положения или без него. Рассмотрим обратное отображение индикаторов при вертикальной установке стола. Максимально достижимый ход составляет 750 мм, при этом может быть изготовлен любой промежуточный ход. Другие ручные столы Этот модельный ряд дополняют подъемные столы, фиксируемые одним концом, и столы с реверсивным шагом (два корпуса приближаются или удаляются симметрично), а для простых применений мы рекомендуем экономичные столы.

---
