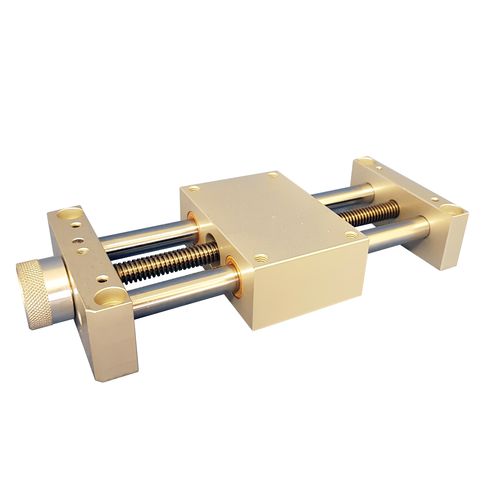

Стол позиционирования XY Type 309B/C

XYZYZс ручным управлением

Экономичный ручной позиционирующий стол с приводом от винта. Приводится в действие рукояткой. Направляющие - 2 штанги на бронзовых подшипниках. Опции : Индикатор позиционирования Зажим положения Базовая плита (с линейкой или без нее) Монтаж в стол XY или YZ Использование экономичных ручных столов Приведение в действие осуществляется с помощью ручки захвата, входящей в комплект поставки стола. Фиксация в положении осуществляется на трапециевидном винте, либо в положении B1 (над передней плитой), либо в положении B2 (на конце торцевой плиты) в зависимости от доступа и наличия свободного места. Положение визуализируется с помощью механического индикатора или линейки на опорной плите. Крепление к раме осуществляется двумя торцевыми пластинами (ламинированные отверстия) или торцевой пластиной в исполнении "ось Z" для вертикального применения. Точность позиционирования экономичных ручных столов Точность осевого позиционирования этих столов составляет <0,20 мм (на практике 0,05-0,15 мм), поскольку осевой люфт после фиксации положения в значительной степени устраняется, остается только осевой люфт трапецеидальной системы винт-гайка, так как люфт в подшипнике трансмиссии устранен. Для серии 309F предусмотрена 100% взаимозаменяемая версия винта с мелким шагом (шаг 1 и 1,25 мм). Сборка ручных столов по 2 или 3 осям Комбинация в ручном XY-столе: для создания XY-крестового стола столы могут быть установлены один на другой с помощью опорной плиты верхнего стола. Комбинация в ручном столе YZ: вертикальный стол в исполнении "Ось Z" устанавливается на корпус горизонтального стола, непосредственно или с помощью дополнительной резьбы на корпусе.
