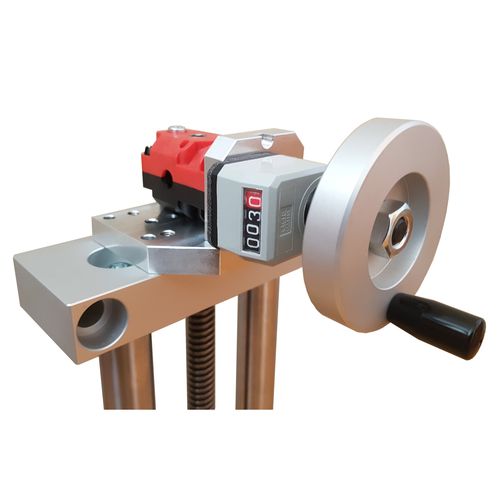

Угловая передача с ручным управлением Type RA7

с конической передачей90°из стали

Конический редуктор под углом 90° на ручных столах типа 309 Передаточное число 1:1 Ориентация по фронтальной или боковой стороне С маховиком, ручкой, индикатором или без них Адаптация к столам с шестигранным выходом вала Данная опция подходит для столов с ручным винтом типа 309* типоразмера 3 и 4 (модели 309 L/M/N/P/R/S). Она позволяет ориентировать маховик под углом 90° по отношению к оси стола для облегчения доступа к нему, если он ограничен. Передаточное число: 1:1 Макс. крутящий момент: 4 Нм Для установки конического редуктора на столы 309*3 и 309*4 столы должны иметь выходной шестигранный вал диаметром 7 мм (с суффиксом /SAX7 после номера заказа). Конический редуктор с возможностью ориентации на 4 стороны Для решения различных задач предлагаются различные варианты: - Ориентация на переднюю или боковую сторону - Со съемным или несъемным маховиком (или рукояткой) - С индикатором позиционирования (или без него), поворачиваемым на 0°, 90° или 180°, и двумя направлениями обзора Коническая коробка передач для соединения 2 параллельных столов Возможно также использование одной только передачи (без рабочего органа) для соединения двух столов с помощью шестигранного стержня. Состав полного номера заказа для стола с редуктором Для стола с винтовой передачей размером 4 хода 400 мм на бронзовых подшипниках и коническим редуктором на передней стороне с маховиком и стандартным индикатором: 309L4200/SAX7/RA7221
